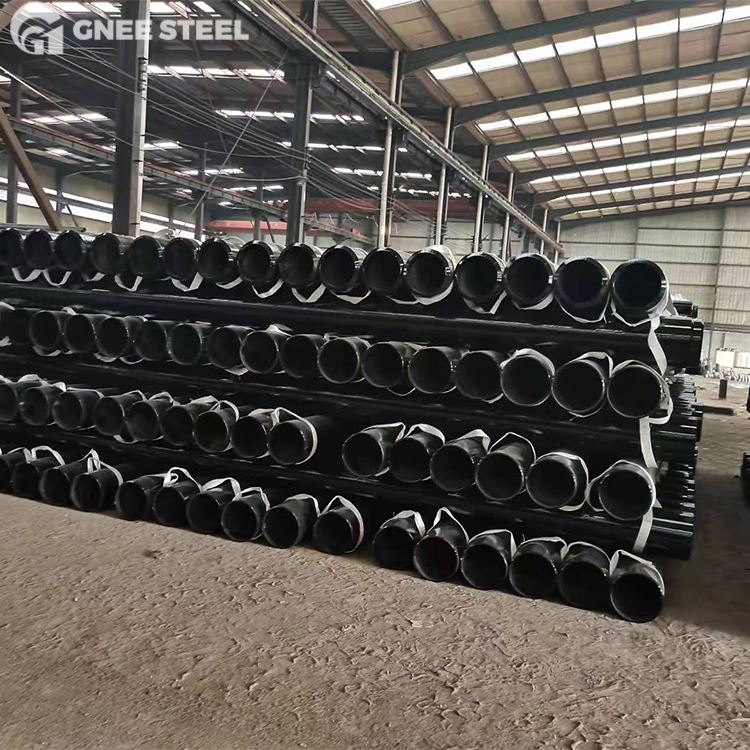

API 5L X70 jūras naftas un gāzes cauruļvads
Materiāla kategorijaX70 līnijas cauruleatbilst API 5L standartam, kas raksturo minimālo tecēšanas robežu 485 MPa un stiepes izturību no 570 MPa līdz 760 MPa. Šis augstas -izturības raksturlielums ļauj tai izturēt augsta-spiediena pārvades vidi, savukārt tā lieliskā metināmība un zemā-temperatūras izturība padara to piemērotu lietošanai skarbos klimatiskajos apstākļos.
Neļaujiet izpildes laikam aizkavēt jūsu infrastruktūru. 10,000+ tonnas API 5L X70 bezšuvju un LSAW cauruļu noliktavā.Ātra piegāde uzHjūstona, Dubaija un Singapūra.
API 5L X70 ārzonas cauruļvada izmēru diagramma (NPS/DN)
| Nominālais caurules izmērs (NPS - collas) | Nominālais diametrs (DN - mm) | Ārējais diametrs (ārējais diametrs - mm) | Parastais sienas biezums (grafiki) | Sienas biezuma diapazons (WT - mm) | Ražošanas process |
| 8-5/8" | DN200 | 219.1 | Sch 40, 80, 120, 160 | 8.18 - 23.01 | SMLS/HFW |
| 10-3/4" | DN250 | 273.1 | Sch 40, 80, 120, 160 | 9.27 - 28.58 | SMLS/HFW |
| 12-3/4" | DN300 | 323.8 | Sch 40, 80, 120, 160 | 10.31 - 33.32 | SMLS/HFW |
| 16" | DN400 | 406.4 | Sch 40, 80, 120, 160 | 12.70 - 40.49 | SMLS / LSAW |
| 20" | DN500 | 508.0 | Sch 40, 80, 120, 160 | 15.09 - 50.01 | SMLS / LSAW |
| 24" | DN600 | 610.0 | Sch 40, XS, 80, 160 | 17.48 - 59.54 | LSAW / SMLS |
| 30" | DN750 | 762.0 | STD, Sch 80, 120 | 9.53 - 40.00 | LSAW |
| 36" | DN900 | 914.4 | STD, Sch 80, 120 | 9.53 - 50.00 | LSAW |
| 42" | DN1050 | 1066.8 | STD, Sch 80, 100 | 9.53 - 60.00 | LSAW |
| 48" | DN1200 | 1219.2 | STD, Sch 80, 100 | 9.53 - 65.00 | LSAW |
Saņemiet tehnisko atbalstu savām jūras naftas un gāzes cauruļvadu prasībām.
API 5L X70 PSL2 ārzonas cauruļvada izmēru pielaides
| Parametrs | Izmēru diapazons (OD) | Caurules korpusa tolerance | Cauruļu galu pielaide |
| OD tolerance | 60,3 mm mazāks vai vienāds ar OD < 168,3 mm | ± 0,75% OD | ± 0,5% OD (maks. ± 1,6 mm) |
| 168,3 mm mazāks vai vienāds ar OD Mazāks vai vienāds ar 610 mm | ± 0,75% OD | ± 0,5% OD (maks. ± 1,6 mm) | |
| OD > 610 mm | ± 1,0% OD | ± 1,6 mm | |
| WT tolerance | Bezšuvju (SMLS) | +15%, -12.5% | Tas pats, kas cauruļu korpuss |
| Metināta caurule | ± 10% vai ± 1,5 mm (atkarībā no tā, kurš ir mazāks) | Tas pats, kas cauruļu korpuss | |
| Ārpus-apaļuma-(ovāls) | OD mazāks vai vienāds ar 610 mm | 0,020 OD | 0,015 OD (maks. 15 mm) |
| OD > 610 mm | 0,020 OD | 0,010 OD (maks. 13 mm) | |
| Taisnīgums | Pilnā garumā | Mazāks vai vienāds ar 0,2% no kopējā garuma | N/A |
| Slīpu/beigu sagatavošana | Standarta prasība | 30 grādi (+5 grāds, -0 grāds) | Saknes virsma: 1,6 mm (± 0,8 mm) |
API 5L X70 PSL1 un PSL2 līnijas caurules naftai un gāzei
| Funkcija | X70 PSL1 | X70 PSL2 |
| Ienesīguma diapazons | Minimālā jauda 485 MPa | 485 - 635 MPa(Stingri kontrolēts) |
| Triecienizturība | Nav obligāti | Obligāts Šarpi V{0}}nogriezuma tests (0 grādi vai -20 grādi) |
| Ķīmiskais sastāvs | Standarta ierobežojumi | Stingri oglekļa ekvivalenta (CE) ierobežojumi |
| Metināšanas šuvju remonts | Dažos gadījumos atļauts | Aizliegts uz cauruļu korpusa |
Kāpēc API 5L X70 tiek dota priekšroka jūras naftas un gāzes projektiem
Salīdzinot ar zemākām klasēm, piemēram,X52unX65, X70 nodrošina izmērāmus inženiertehniskos un ekonomiskos ieguvumus, kas pielāgoti ārzonas dizaina ierobežojumiem:
Samazināts sienu biezums un svars: Augstāka tecēšanas robeža nodrošina plānākas cauruļu sienas ar vienādu projektēto spiedienu, samazinot kopējo tērauda tonnāžu, transportēšanas izmaksas un cauruļvadu ieguldīšanas kuģu uzstādīšanas slodzi. Svara samazināšana ir ļoti svarīga dziļūdens projektos, kur -dibena stabilitāte un stāvvada slodzes-ir galvenais dizaina virzītājspēks.
Izcila zemas{0}}temperatūras izturība pret lūzumiem: PSL2 X70 tiek ražots, izmantojot termomehāniski kontrolētu velmēšanu (TMCP) vai rūdīšanu un atlaidināšanu (Q&T), nodrošinot konsekventu Charpy V-notch (CVN) trieciena enerģiju un krituma-svara plīsuma testa (DWTT) veiktspēju jūras gultnes temperatūrā un novēršot ilgstošu plaisu izplatīšanos.
Kontrolēta metināmība: stingri ierobežojumi oglekļa ekvivalentam (CE) un aukstās plaisāšanas jutībai (PCM) nodrošina uzticamu spoles pamatnes un lauka metināšanu ar paredzamu karstuma -affected zone (HAZ) izturību pat mehanizētās piekrastes apkārtmēru metināšanas operācijās.
Izturība pret uzstādīšanas slodzēm: augsta stiepes izturība un stiepes attiecība -pret- (Y/T), kas ierobežota ar 0,93 PSL2, nodrošina pietiekamu plastmasas rezervi, lai izturētu lieces, stiepes un cikliskās slodzes S-, J-lay vai spoles-ieklāšanas laikā.
Pierādīta ilgtermiņa{0}}uzticamība: Desmitiem gadu ilga globālā piekrastes pakalpojumu vēsture apstiprina X70 veiktspēju sālsūdens, zem spiediena un dinamiski ielādētā zemūdens vidē.
Pārklājumu sistēmas Subsea API 5L X70 Line Pipe
Ārējā aizsardzība pret koroziju un stabilitāte{0}}apakšā tiek nodrošināta, izmantojot mērķtiecīgi-izbūvētas pārklājuma sistēmas, kas uzklātas uz X70 caurules pamatmateriāla:
3LPE/3LPP (trīs{2}}slāņu polietilēns/polipropilēns): visizplatītākā zemūdens pārklājuma sistēma, kas atbilst ISO 21809-1/2 un nodrošina ilgstošu-korozijas aizsardzību ar 30+ gadu. 3projektēto kalpošanas laiku. 3LPP ir vēlama ekspluatācijai augstākas temperatūras apstākļos.
Fusion Bonded Epoxy (FBE): izmanto iekšējai aizsardzībai pret koroziju vai kā atsevišķs ārējais pārklājums ieraktām krasta{0}}pārejas sekcijām jūrā saskaņā ar CSA Z245.20.
Betona svara pārklājums (CWC): uzklāts virs pret-korozijas pārklājuma, lai nodrošinātu negatīvu peldspēju un jūras dibena stabilitāti-dibenā, īpaši liela-diametra gāzes cauruļvadiem.
Iekšējais CRA apšuvums/oderējums: Izvēles pret koroziju izturīgs- sakausējuma apšuvums vai oderējums ļoti korozīvu šķidrumu izmantošanai.
API 5L X70 pielietojumi ārzonā
API 5L X70 ir izvietots visā ārzonas cauruļvada vērtību ķēdē, tostarp:
Dziļūdens un sekla{0}}ūdens eksporta cauruļvadi jēlnaftai un dabasgāzei
Zemūdens ražošanas savākšanas tīkli un kolektoru savienojumi
Augšējā un zemūdens stāvvadu sistēmas (bezšuvju X70 dinamiskiem stāvvadiem)
Piekrastes{0}}pieejas un piekrastes cauruļvadi
Augstspiediena ūdens iesmidzināšanas un gāzes pacelšanas cauruļvadi
Arktikas un zemas{0}}temperatūras zemūdens attīstība (TMCP X70M klase)
API 5L X70 cauruļvadu process
Galvenais ražošanas process:
LSAW (gareniskā iegremdētā loka metināšana) - Vēlamā izvēle lielām-diametra maģistrāles līnijām:
UOE process (sinonīms vārdam Precision):
Process Flow: Steel plate edge milling -> U-forming -> O-forming -> Pre-welding -> Internal and external submerged arc welding ->Mehāniskā izplešanās (aukstā izplešanās).
Ārzonas priekšrocības: galvenā ir mehāniskā paplašināšanās. Tas novērš atlikušos spriegumus, kas rodas formēšanas procesā, un ievērojami uzlabo caurules ģeometrisko precizitāti (apaļumu un taisnumu)-, kas ir kritiska prasība automatizētām metināšanas darbībām dziļjūras vidē.
JCOE process (biezu sienu apvienošana ar elastību):
Procesa plūsma: tērauda plāksnes tiek pakāpeniski presētas J-C-O formās.
Priekšrocība jūrā: Salīdzinot ar UOE procesu, JCOE spēj apstrādāt īpaši -biezas-sienu caurules (līdz 40–50 mm), tādējādi izpildot stingras prasības attiecībā uz sabrukšanas izturību pret ārējo hidrostatisko spiedienu vairāku tūkstošu metru dziļumā okeānā.
TMCP (termo{0}}mehāniskās vadības process)
Procesa princips: precīzi kontrolējot temperatūru un deformācijas līmeņus tērauda plākšņu velmēšanas laikā, tiek panākta smalka{0}}mikrostruktūra bez nepieciešamības pievienot pārmērīgu oglekļa vai leģējošu elementu daudzumu.
Pielietojuma vērtība: ārkārtīgi zems oglekļa ekvivalents (CEq mazāks vai vienāds ar 0,40) nodrošina, ka X70 tērauds uzrāda izcilu lauka metināmību skarbos piekrastes būvniecības apstākļos (nepieciešama iepriekšēja uzsildīšana vai tikai minimāla priekšsildīšana), vienlaikus saglabājot īpaši augstu triecienizturību pat ļoti zemās temperatūrās.
Bezšuvju process (SMLS) - Augsta spiediena-stāvvadi un plūsmas līnijas
Procesa plūsma: tērauda sagataves tiek veidotas nepārtrauktas caurduršanas un karstās{0}}velmēšanas procesā.
Pielietojums atklātā jūrā: bezšuvju caurules novērš riskus, kas saistīti ar metināšanas šuvēm, un tās galvenokārt tiek izmantotas piekrastes stāvvadiem-vertikālās cauruļu posmos, kas savieno jūras gultni ar jūras platformu, kas ir pakļautas vissmagākajām dinamiskajām noguruma un spiediena svārstībām. X70 SMLS raksturīgā vienveidība padara to par vienīgo dzīvotspējīgu izvēli, lai izturētu tik sarežģītus dinamiskus spriegumus.
Offshore X70 cauruļvadu testēšana un kvalitātes kontrole
Ārzonas{0}}klases X70 caurulei tiek veikta visaptveroša pārbaude un testēšana, lai pirms uzstādīšanas pārbaudītu tās integritāti. Tipiskā darbības joma ietver:
Hidrostatiskā pārbaudetiek veikta katrai caurulei saskaņā ar API 5L noteiktajām spiediena prasībām, ņemot vērā caurules diametru, sieniņu biezumu un noteiktos pārbaudes spiediena kritērijus.
Pilna garuma automātiskā ultraskaņas pārbaude (AUT): 100% metinājuma šuves un caurules korpusa skenēšana, lai noteiktu laminējumu, plakanu defektu un metināšanas pārtraukumu; defekti, kas pārsniedz 5% sienas dziļumu vai 50 mm garumu, tiek noraidīti.
Čārpija V{0}}nogriezuma (CVN) trieciena tests: Pārbaudīts uz parastā metāla, metinātā metāla un HAZ minimālajā projektētajā temperatūrā, lai pārbaudītu izturību pret lūzumiem.
Kritums{0}}Svara plīsuma tests (DWTT): obligāti gāzes eksporta līnijām un biezas -sienas caurulēm ar tipisku prasību vismaz 85% bīdes laukuma pie –15 grādiem, lai nodrošinātu plaisu aizturēšanas spēju.
HIC un SSC testēšana: Nepieciešams laukiem, kuros ir H₂S{0}}, pārbaudīti atbilstoši NACE TM0284 (HIC) un NACE TM0177 (SSC), ar standarta pieņemšanas kritērijiem: CLR mazāks vai vienāds ar 15%, VKS mazāks vai vienāds ar 5%, CSR mazāks vai vienāds ar 2%.
Izmēru pārbaude: Pilna ārējā diametra, sienu biezuma, ovāluma, taisnuma un slīpuma ģeometrijas pārbaude atbilstoši API 5L pielaides tabulām.
Trešās{0}} puses sludināšana: Lielākajai daļai ārzonas projektu ir nepieciešama pārbaude, ko veic akreditētas iestādes, piemēram, DNV, BV, SGS vai ABS, ar pilniem materiālu pārbaudes sertifikātiem (MTC) un pilnīgu siltuma izsekojamības dokumentāciju.
API līnijas caurules sertifikāts
Vai nepieciešama sertificēta līnijas caurule kritiskiem enerģijas projektiem?
API 5L X70 cauruļvads Iepakojums un piegāde
Augstas{0}}veiktspējas LSAW API 5L X70 caurules starpvalstu pārraidei.Pielāgots sienas biezums līdz 60 mm ar JCOE/UOE precīzas ražošanas procesu.
FAQ
Q: Kāda ir X70 caurules stiepes izturība?
A: API 5L X70, kas pazīstams arī kā L485, minimālā tecēšanas robeža ir 485 MPa (70 300 psi) un minimālā stiepes izturība570 MPa (82 700 psi). X70 ir augstas -stiprības cauruļvada caurule, ko var klasificēt PSL1 un PSL2 līmeņos. psl2 var iedalīt divos stāvokļos: Q un M.
Q: Kāda ir x70 cietība?
A: Cietības ziņā api 5l x70 caurule parasti ietilpst diapazonā, kas līdzsvaro izturību un apstrādājamību. Rokvela cietības vērtība šim materiālam bieži svārstās ap80-90 HRB, atkarībā no apstrādes un specifiskā sakausējuma sastāva.
J: Vai API 5L X70 vienmēr ir PSL2 izmantošanai ārzonā?
A: Jā, gandrīz visi naftas un gāzes cauruļvadu projekti jūrā paredz API 5L PSL2 X70 caurulei. PSL1 trūkst obligātās izturības pārbaudes, stingras ķīmiskās kontroles un pilnīgas NDE pārklājuma, kas nepieciešams, lai izturētu zemūdens spiedienu, uzstādīšanas slodzes un ilgstošu{5}}korozijas iedarbību. PSL1 var apsvērt tikai zema-spiediena, ne-kritiskās sauszemes pārejas posmos.
J: Kāda ir atšķirība starp X70M un X70Q ārzonas pakalpojumiem?
A: X70Q var atlasīt biezākām-sienu lietojumprogrammām, kurām nepieciešama lielāka izturība un -biezuma veiktspēja. Sliktā pakalpojuma piemērotība prasa papildu kvalifikāciju atbilstoši projekta prasībām.
J: Vai API 5L X70 var izmantot skābā (H₂S) ārzonas vidē?
A: Jā, ja tiek ražots saskaņā ar zemu pakalpojumu specifikācijām (X70MS vai X70QS) ar kontrolētu cietību, īpaši zemu sēra saturu un apstiprinātu HIC/SSC pretestību atbilstoši NACE TM0284 un NACE TM0177. Skābais-šķiras X70 tiek plaši izmantots ārzonas laukos, kur saražotajos šķidrumos ir mitrs H₂S.
J: Kāds ir API 5L X70 caurules maksimālais diametrs jūras cauruļvadiem?
A: LSAW X70 caurule parasti tiek piegādāta līdz 56 collu (1422 mm) OD lielas -jaudas gāzes eksporta līnijām. Spirālmetināto (SSAW) X70 var ražot vēl lielākā diametrā, ja to pieļauj projekta specifikācijas. Bezšuvju X70 stāvvada apkalpošanai parasti ir ierobežots līdz 24 collu (610 mm) OD.
J: Kāpēc jūras gāzes cauruļvadiem X70 ir nepieciešama DWTT?
Atbilde: Krišanas{0}}svara plīsuma tests (DWTT) mēra tērauda izturību pret trauslu lūzumu izplatīšanos. Augstspiediena-jūras gāzes vadiem kaļamā lūzums var izplatīties kilometriem, ja tas netiek aizturēts. Obligātās DWTT bīdes laukuma prasības nodrošina, ka X70 caurule apturēs plaisu augšanu, pasargājot cauruļvadu no katastrofālas atteices.
J: Kā API 5L X70 atšķiras ar X65 ārzonas projektiem?
A: X70 nodrošina aptuveni par 8% lielāku tecēšanas robežu nekā X65 (485 MPa pret . 450 MPa). Ar tādu pašu konstrukcijas spiedienu tas ļauj izveidot plānāku sienu, samazinot tērauda svaru par aptuveni 7–10% un samazinot uzstādīšanas izmaksas. Kompromiss ir nedaudz stingrāka metināšanas kontrole un augstākas pamatmateriālu izmaksas, ko parasti kompensē kopējie projekta ietaupījumi tālsatiksmes{9}}eksporta maršrutos.
API 5L X70 joprojām ir etalonmateriāls moderniem jūras naftas un gāzes cauruļvadiem, līdzsvarojot pārbaudīto veiktspēju, inženierijas efektivitāti un dzīves cikla izmaksas. Ja tas ir norādīts PSL2 ar projekta -specifiskām izturības, testēšanas un pārklājuma prasībām, tas nodrošina uzticamu pakalpojumu sekla-ūdens, dziļūdens, arktisko un skābo pakalpojumu zemūdens izstrādē visā pasaulē.
