Naftas un gāzes rūpniecībā,EUEapzīmēĀrējā sajukuma beigas. Tas attiecas uz noteiktu vītņotā savienojuma veidu, ko galvenokārt izmantocaurules(caurules, ko izmanto naftas vai gāzes izvadīšanai no akas).
Noliktavā: 2-3/8" līdz 4-1/2" EUE caurules J55, L80 un P110. Pārbaudiet pieejamību tūlīt.
Ko nozīmē “ārējs satraukums”?
Standarta caurulē vītņu iegriešana galā samazina metāla biezumu, padarot savienojumu par caurules vājāko daļu.
Lai to novērstu, ražotāji veic"satraukts"-kalšanas process, kas padara caurules galus biezākus par galveno korpusu. AnĀrējais sajukumsnozīmē, ka tiek pievienots papildu biezumsārpusēno caurules.
Kāpēc tas tiek izmantots?
Spēks:Tā kā galus pirms vītņu griešanas sabiezina, sienas biezums zem vītnēm ir vienāds vai lielāks par pārējās caurules daļu. Tas nodrošina, ka savienojums ir tikpat stiprs kā pats caurules korpuss.
Augsts spiediens/spriedze:EUE vītnes ir paredzētas augsta-spiediena vidēm, un tās var izturēt lielo svaru, ko rada garas cauruļu virknes, kas karājas dziļi akā.
Izturība:Tie ir izstrādāti tā, lai tos varētu vairākas reizes "izgatavot" (saskrūvēt) un "izlauzt" (izskrūvēt), nesabojājot blīvējumu.
Vītnes tehniskās īpašības
EUE pavedieni pieder pieAPI apaļais pavediensģimene.
| Parametrs | Specifikācija | Piezīmes |
| Pavediena profils | API apaļais pavediens | Noapaļoti cekuli un saknes |
| Pavedieni collā (TPI) | 10 TPI / 8 TPI | 1,050"-1,900" ir 10. vieta; 2-3/8" un vairāk ir8 |
| Konusveida | 1:16 (0,0625 mm/mm) | Atbilst 0,75 collām uz pēdu (3/4" TPF) |
| Vītnes augstums | 1,810 mm (8. vietai) | Vītnes teorētiskais dziļums |
| Blīvēšanas metode | Interference Fit + Thread Compound | Blīvējums tiek veidots no sāna-uz-sānu kontakta |
EUE cauruļu specifikācija
| Nominālais OD (in) | OD D (mm) | Sienas biezums t (mm) | ID d (mm) | Svars (mārciņas/pēdas) | Apbēdināts OD DeuDeu (mm) |
Savienojuma OD W (mm) | Sakabes garums L (mm) |
| 1.900 | 48.26 | 3.68 | 40.89 | 2.75 | 52.39 | 63.50 | 95.25 |
| 2-3/8 | 60.33 | 4.83 | 50.67 | 4.60 | 65.88 | 77.80 | 123.83 |
| 2-7/8 | 73.03 | 5.51 | 62.01 | 6.40 | 78.58 | 93.17 | 133.35 |
| 3-1/2 | 88.90 | 6.45 | 76.00 | 9.20 | 95.25 | 114.30 | 142.88 |
| 4 | 101.60 | 6.65 | 88.30 | 11.00 | 107.95 | 127.00 | 152.40 |
| 4-1/2 | 114.30 | 6.88 | 100.54 | 12.60 | 120.65 | 141.30 | 155.58 |
Populārākās tērauda kategorijas un mehāniskās īpašības
Tērauda kategorijas tiek izvēlētas, pamatojoties uz urbuma dziļumu, spiedienu un kodīgu gāzu (H2S/CO2) klātbūtni.
| Novērtējums | Ražas stiprums (psi) | Krāsu kodēšana (joslas) | Lietojumprogrammu vide |
| J55 | 55,000 - 80,000 | Viena Bright Green grupa | Sekla līdz vidēja dziļuma, zemas{0}}sprieguma akas |
| N80-1/Q | 80,000 - 110,000 | Viena sarkanā josla | Dziļākas akas, augstākas izturības prasības |
| L80 | 80,000 - 95,000 | Viens sarkans + viens brūns | Sour Service (izturīgs pret H2S) |
| P110 | 110,000 - 140,000 | Viena balta josla | Dziļas, augsta{0}spiediena un augsta-sprieguma akas |
EUE pret NUE
Jūs bieži redzēsit EUE salīdzinājumā arNUE (ne{0}}izjaucas beigas):
EUE:Sabiezināti gali, daudz izturīgāki, nozares standarts lielākajai daļai ražošanas cauruļu.
NUE:Galiem ir tāds pats biezums kā caurules korpusam. Tos izmanto zemāka-stresa vidēs, kur izmaksu-ekonomija ir prioritāte vai kur ir ļoti maz vietas.

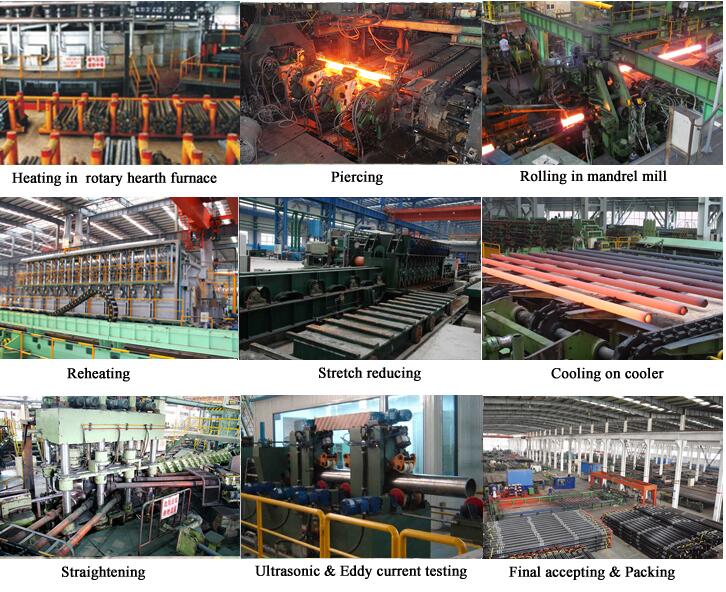

GNEE EUE cauruļu rūpnīca

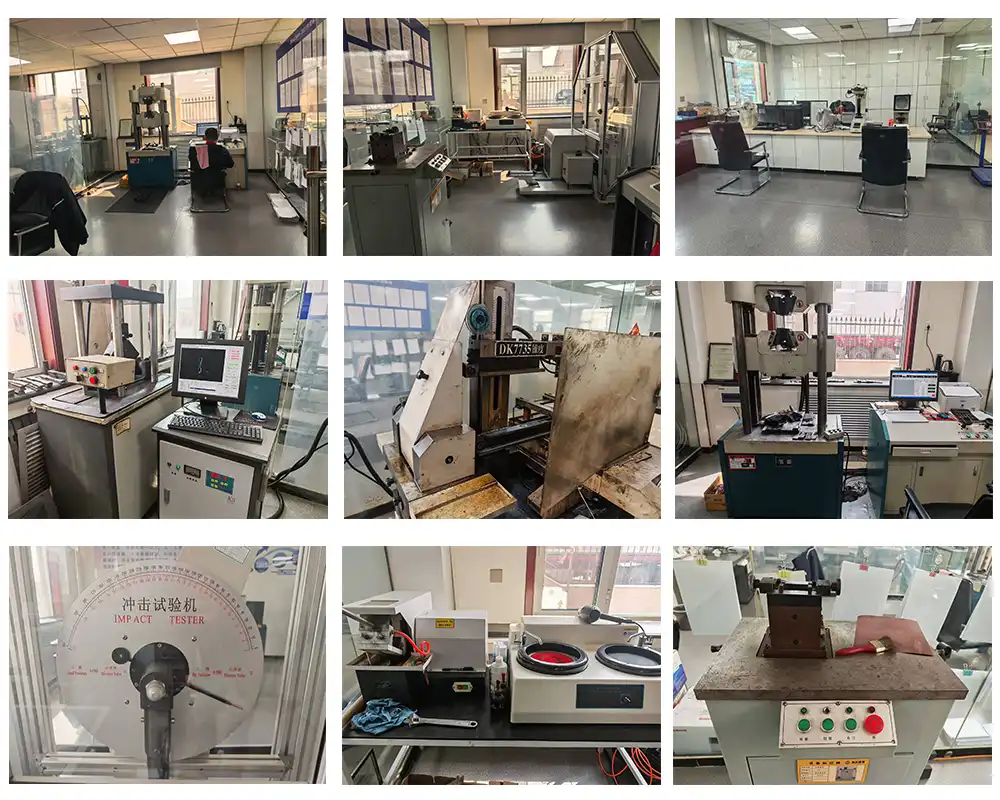

GNEE EUE cauruļu pārbaudes iekārtas
GNEE EUE cauruļu sertifikāts
FAQ
Kāda ir atšķirība starp EUE un EUT pavedieniem?
Atšķirība galvenokārt ir tajāterminoloģija, nevis fiziskajā vītnes dizainā. Naftas un gāzes rūpniecībā tos bieži izmanto savstarpēji aizstājot, taču to aprakstam ir smalka atšķirība:
| Termiņš | Apzīmē For | Fokuss |
| EUE | Ārējais sajukumsBeigas | ThePavediensun savienojuma stilu. |
| EUT | Ārējais sajukumsCaurules | TheVisa caurulekā produkts. |
Kā sauc dažādus cauruļu vītņu veidus?
Cauruļu vītnes parasti tiek iedalītas trīs galvenajās kategorijās atkarībā no to izmantošanas (santehnika pret naftu un gāzi).
| Tips | Vārds | Labākais priekš |
| EUE | Ārējais sajukums | Ražošanas caurules (stiprākā) |
| NUE | Ne{0}}Satraukts | Zema-spiediena/komunikāciju caurules |
| BTC | Kontress | Smags korpuss (augsts spriegums) |
| KNL | Nacionālais cauruļu konuss | Standarta ASV santehnika |
| Premium | VAM/Tenaris | Extreme HPHT / gāzes akas |
Kādas ir 2 7 8 EUE caurules specifikācijas?
2-7/8 "EUE ir sabiezināta caurule ar ārējo diametru 73,03 mm un 8 zobiem collā. Ja jūsu instrumentam ir jāiziet cauri tai, diametrs nedrīkst pārsniegt 2,347 collas (59,61 mm).
