A BTC savienojumsapzīmēConttress Threaded and Coupled. Tas ir augstas -stiprības savienojuma veids, ko standartizējis American Petroleum Institute (API 5B/5CT), un to galvenokārt izmantoeļļas un gāzes korpuss.
Vai plānojat īpaši{0}}dziļu aku?Nodrošiniet maksimālu stiepes izturību, izmantojot mūsu API BTC korpusu-Pieprasiet piedāvājumu!
BTC (Buttress Thread) specifikācija
| Parametrs | Specifikācija / vērtība | Piezīmes |
| Vītnes forma | Kontress (trapecveida) | Asimetriska trapecveida forma, līdzīga āķim |
| Pavedieni collā (TPI) | 5 TPI | Rupjāki un izturīgāki par apaļajiem vītnēm (8 TPI) |
| Vītnes piķis | 5,080 mm (0,200 collas) | Aksiālais attālums starp blakus esošajiem pavedieniem |
| Konusveida | 1:16 (6.25%) | Diametra izmaiņu attiecība (daži lieli diametri izmanto 1:12) |
| Slodzes sānu leņķis | 3 grādu | primārā virsma, kas nes svaru; gandrīz vertikāli |
| Dūrējs sānu leņķis | 10 grādi | Leņķiskā virsma, kas virza tapu kastē |
| Vītnes augstums (hn) | 1,575 mm (0,062 collas) | Vertikālais attālums no cekules līdz saknei |
| Crest/Root profils | Paralēli caurules asij | Plakanas cekulas un saknes, nav noapaļotas |
| Efektīvais garums (L4 ) | Garš | Nodrošina maksimālu iesaistīšanās zonu augstai izturībai |
Vītnes forma: trapecveida (balttress)
Atšķirībā no STC un LTC savienojumiem, kuros tiek izmantoti "apaļi pavedieni" (izliektas virsotnes un ielejas), BTC izmantotrapecveidavai kvadrātveida-vītnes profilu.
Kravas sāns (3 grādi):Vītnes puse, kas iztur caurules svaru, ir gandrīz vertikāla. Tas rada "āķa" efektu, kas neļauj pavedieniem izslīdēt.
Dūrējs sāns (10 grādi):Vītnes priekšējā mala ir noliekta leņķī, lai uzstādīšanas laikā palīdzētu cauruli novadīt savienojumā.
Savienojuma veids: vītņots un savienots (T&C)
"BTC" ir savienots savienojums. Tas nozīmē, ka divi cauruļu savienojumi (katrs ar vītņu "tapas" vītnēm) ir savienoti kopā ar atsevišķu, lielāka-diametra uzmavu, ko sauc parsakabe(kurai ir sieviešu "kastes" pavedieni).
Galvenās veiktspējas iezīmes
Augsta stiepes izturība:BTC ir paredzēts darbamārkārtējs aksiālais spriegums. Pamatnes formas dēļ savienojums ir gandrīz tikpat izturīgs kā pats caurules korpuss, tāpēc to ir daudz grūtāk "izvilkt" nekā apaļajiem vītnēm (STC/LTC).
Griezes momenta pretestība:Trapecveida forma ļauj BTC apstrādāt lielāku rotāciju un griezes momentu, kas ir noderīgi uzstādīšanas laikā sarežģītās akās.
Iekšējais pietvīkums:Konstrukcija nodrošina salīdzinoši vienmērīgu iekšējo pāreju, samazinot turbulenci iekšā plūstošajiem šķidrumiem.
Kad tiek izmantots BTC?
BTC ir "smagas{0}}noslodzes" izvēle starp API standarta savienojumiem. To parasti izmanto:
Deep Wells:Kur apvalka aukla ir ārkārtīgi gara un smaga, un tai ir nepieciešama maksimāla stiepes izturība, lai izturētu savu svaru.
Augsta spiediena{0}}vide:Ja drošs blīvējums un konstrukcijas integritāte ir kritiski svarīga.
Liela diametra korpuss:Tas ir ļoti izplatīts uz virsmas un starpposma apvalka virknēm.
Kopsavilkuma salīdzinājums
| Funkcija | STC / LTC | BTC |
| Pavediena profils | Kārta (8 TPI) | Trapecveida/balttress (5 TPI) |
| Spēks | Vidēji līdz augstam | Ļoti augsts (maksimālais API stiprums) |
| Forma | Simetrisks (60 grādi) | Asimetrisks (3 grādi / 10 grādi) |
| Galvenā priekšrocība | Labs blīvējums/viegls grims | Iztur saraušanos (stiepe) |
API BTC rūpnīca

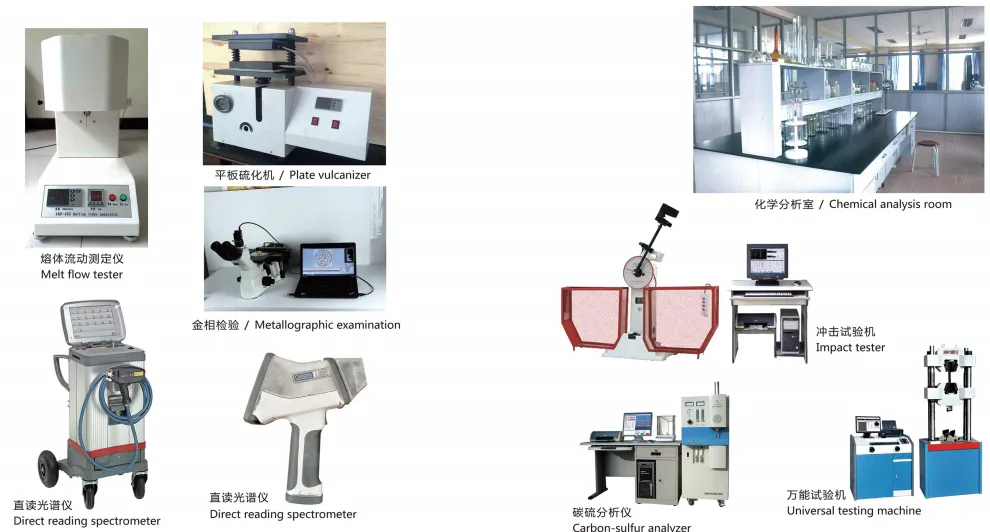

API BTC pārbaudes iekārtas
API BTC Threads sertifikāts
FAQ
Kādi ir dažādi savienojuma veidi urbšanā?
BTC nav premium savienojums, bet drīzāk viens no API standarta vītņu savienojumiem.
BTC (Buttress Thread Coupling) ir naftas atradņu korpusa savienojuma veids, kas definēts API specifikācijā 5CT/5B un pieder pie API standarta pavedienu saime līdzās STC (īsais apaļais pavediens) un LTC (garais apaļais pavediens).
Tam ir balsta vītnes dizains, kas piedāvā augstu savienojuma izturību un izcilu blīvējuma veiktspēju, padarot to īpaši piemērotu augsta{0}}spiediena un lielas-slodzes aku vidēm.
Lai gan BTC pārspēj STC un LTC mehānisko īpašību ziņā, tas joprojām ir standartizēts API produkts, kas vērsts uz savstarpēju aizstājamību un vispārēju lietošanu. Turpretim,premium savienojumi (piemēram, VAM, Hydril, TenarisHydril) ir ne-API konstrukcijas, kurām ir uzlabotas īpašības, piemēram, metāla-līdz-metāla blīves un dubultā plecu konstrukcijas, kas īpaši izstrādātas sarežģītiem urbumu apstākļiem, tostarp īpaši-dziļām un horizontālām akām.
Vai LTC ir saistīts ar BTC?
Nē.Tie ir divi pilnīgi atšķirīgi API standarti, un tie irnav savstarpēji aizvietojami.
Šeit ir vienkāršs sadalījums:
LTC (garas vītnes): A Apaļais pavediensar8 pavedieni collā.
BTC (Battress Threaded): A Trapecveida (kvadrātveida{0}}vītne).ar5 pavedieni collā.
