API 5CT C95 apvalka caurule
API 5CT C95 korpuss un caurules ir augstas -stiprības, skābo-noturības tērauda marka, kas paredzēta dziļām un īpaši dziļām urbumiem korozīvā vidē, īpaši tādās, kas satur sērūdeņradi (H₂S).. Tas atbilst API SPEC 5CT standartam ar minimālo tecēšanas robežu 95 000 psi (655 MPa), kas piedāvā izcilu izturību pret sprieguma plaisāšanu un nodrošina ekspluatācijas drošību augsta spiediena un augstas temperatūras apstākļos.
API 5CT C95 apvalka caurules specifikācija
Standarta: API SPEC 5CT (jaunākais 11. izdevums, 2023. gads)
Novērtējums: C95 (kontrolēta ienesīguma pakāpe)
Piemērojamie produkti: apvalks, caurules, cilpas savienojumi
Savienojumu veidi: API standarta pavedieni (STC/LTC/BTC), Premium savienojumi
Produkta specifikācijas līmenis (PSL): PSL-2 vai PSL-3 atkarībā no apkalpošanas apstākļiem
API 5CT C95 apvalka caurules ķīmiskais sastāvs
| Elements | Maksimālais saturs (%) | Piezīmes |
|---|---|---|
| C | 0.35 | Kontrolēts oglekļa ekvivalents metināmībai |
| Mn | 1.20 | Palielina izturību un sacietēšanu |
| P | 0.020 | Samazina aukstuma trauslumu |
| S | 0.010 | Samazina karstās plaisāšanas risku |
| Kr | 1.50 | Uzlabo izturību pret koroziju |
| Ni | 0.99 | Uzlabo zemu{0}}temperatūras izturību |
| Mo | 0.85 | Palielina izturību pret ūdeņraža{0}}izraisītu plaisāšanu |
| Cu | 0.030 | Piemaisījumu kontrole |
| V | - | Pēc izvēles graudu rafinēšanai |
| Ti | - | Pēc izvēles graudu kontrolei |
API 5CT C95 apvalka caurules mehāniskās īpašības
| Īpašums | Prasība |
|---|---|
| Ražas spēks | 655 MPa min ~ 758 MPa maks (95 000–110 000 psi) |
| Stiepes izturība | 724 MPa min(105 000 psi) |
| Pagarinājums | Lielāks vai vienāds ar 10% (gabarīta garums 50 mm) |
| Cietība | Mazāks vai vienāds ar 25 HRC / Mazāks vai vienāds ar 255 HBW(maksimums) |
| Čārpija V{0}}iecirtums Impact | Saskaņā ar API SR16 vai klienta specifikāciju (nepieciešams PSL-2 un jaunākām versijām) |
| SSC pretestība | Jāiztur NACE TM0177 A metodes tests, ja ir lielāka vai vienāda ar 80% no minimālās tecēšanas robežas |
API 5CT C95 korpusa caurules izmēri milimetros
| Ārējais diametrs (mm) | Parastais sienas biezums (mm) | Nominālais izmērs (collas) |
|---|---|---|
| 114.3 | 6.35 ~ 12.70 | 4-1/2" |
| 127.0 | 7.52 ~ 15.88 | 5" |
| 139.7 | 7.72 ~ 18.19 | 5-1/2" |
| 168.3 | 8.94 ~ 20.32 | 6-5/8" |
| 177.8 | 9.19 ~ 22.23 | 7" |
| 219.1 | 10.16 ~ 25.40 | 8-5/8" |
| 244.5 | 11.05 ~ 28.58 | 9-5/8" |
| 273.1 | 12.19 ~ 31.75 | 10-3/4" |
| 339.7 | 14.27 ~ 38.10 | 13-3/8" |
| 406.4 | 16.51 ~ 44.45 | 16" |
API 5CT C95 Tolerance
| Parametrs | Pieļaujamā novirze |
|---|---|
| Ārējais diametrs (OD) | ±0.79 mm (≤101.6 mm); +1.0% / -0.5% (>114,3 mm) |
| Sienas biezums (WT) | -12,5% (minimālais viens punkts) |
| Garums | R1: 4.88~7.62m; R2: 7.62~10.36m; R3: >10.36m |
| Taisnīgums | Mazāks vai vienāds ar 3 mm/m, kopējais Mazāks vai vienāds ar 12 mm |
| Vītnes parametri | Atbilst API SPEC 5B, stingri kontrolējot konusu, soli un vītnes augstumu |
API 5CT C95 izmēru tabula
| Izmērs (collas) | OD (mm) | Parastais WT (mm) | Svars (kg/m) | Vītnes veids |
|---|---|---|---|---|
| 4-1/2 | 114.3 | 6.35 / 8.56 / 10.92 | 17.7 / 23.5 / 29.8 | STC/LTC/BTC |
| 5-1/2 | 139.7 | 7.72 / 9.17 / 11.51 | 26.0 / 30.6 / 37.8 | LTC/BTC |
| 7 | 177.8 | 9.19 / 11.51 / 13.72 | 39.0 / 48.0 / 56.8 | LTC/BTC |
| 9-5/8 | 244.5 | 11.05 / 13.84 / 16.13 | 63.5 / 78.8 / 90.5 | LTC/BTC |
| 13-3/8 | 339.7 | 14.27 / 18.19 | 108.0 / 135.0 | BTC |
API 5CT C95 apvalka cauruļu ražošanas process
- Izejvielu sagatavošana: ir atlasītas augstas-kvalitātes oglekļa vai zema-leģētā tērauda sagataves ar graudu-attīrīšanas elementiem (piemēram, Al, V, Ti).
- Apkure un pīrsings: sagataves, kas uzkarsētas virs 1200 grādiem un caurdurtas, velmējot-šķibi, veidojot dobus apvalkus
- Cauruļu velmēšana un izmēru noteikšana: nepārtraukta velmēšana vai ekstrūzija, lai sasniegtu precīzu ārējo diametru un sienas biezumu
- Termiskā apstrāde: pilnīga -ķermeņa rūdīšana un atlaidināšana (Q&T), lai nodrošinātu vienmērīgu mikrostruktūru un mehāniskās īpašības
- Iztaisnošana un griešana: mehāniskā iztaisnošana, kam seko garuma griešana (R1/R2/R3)
- Vītņošana un savienošana: API vai augstākās kvalitātes diegu apstrāde; pievienoti savienojumi
- Nesagraujošā pārbaude (NDT): 100% UT (ultraskaņas), ET (virpuļstrāvas) vai MT (magnētisko daļiņu) pārbaude defektiem
- Hidrostatiskā pārbaude: katrai caurulei tiek veikta spiediena pārbaude, lai pārbaudītu blīvējuma integritāti
- Marķēšana un iepakošana: pakāpes, siltuma numura, izmēru lāzera marķēšana; pretrūsas pārklājums un komplektēšana
API 5CT C95 apvalka cauruļu testēšana un pārbaude
| Pārbaudes vienums | Prasība |
|---|---|
| Hidrostatiskais tests | Veikta katrai caurulei, spiediens ir lielāks vai vienāds ar norādīto minimālo iekšējo izplūdes spiedienu |
| Nesagraujošā pārbaude (NDT) | UT + ET vai MT; obligāta PSL-2 un jaunākām versijām |
| Izmēru pārbaude | OD, WT, garums, ovitāte pielaides robežās |
| Cietības pārbaude | Vairāki punkti uz vienu siltuma partiju, nedrīkst pārsniegt 25 HRC |
| Ķīmiskā analīze | Siltuma un produktu analīze, lai atbilstu standarta ierobežojumiem |
| Stiepes pārbaude | Paraugi no katras termiskās apstrādes partijas ražas, stiepes, pagarinājuma noteikšanai |
| Trieciena pārbaude | Nepieciešams PSL-2 un augstāk (piemēram, -20 grādi vai zemāks) |
| SSCC tests | Obligāti skābiem pakalpojumiem saskaņā ar NACE TM0177 A metodi |
| Izsekojamība | Katra caurule ir marķēta ar unikālu ID, lai nodrošinātu pilnīgu siltuma numura, partijas un testa datu izsekojamību |

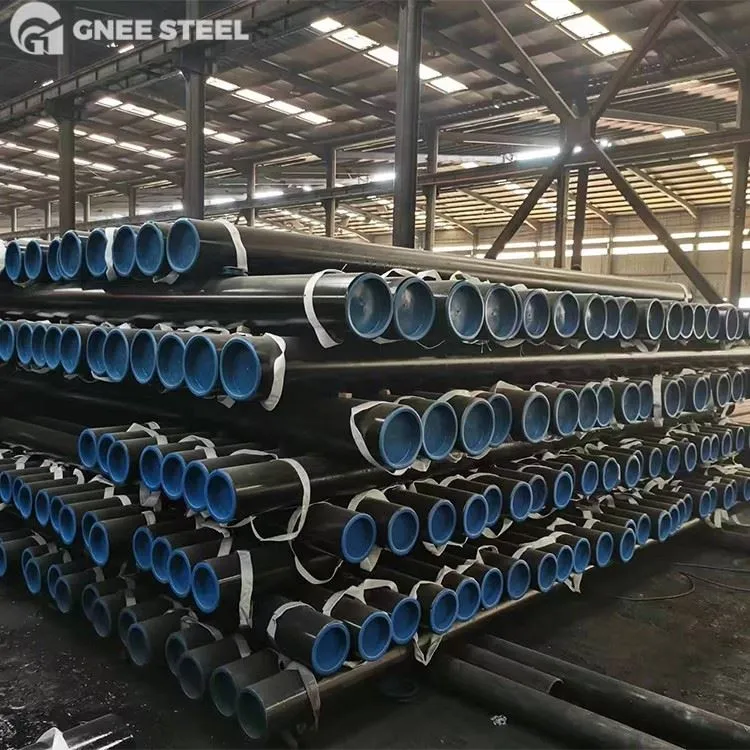

GNEE API 5CT apvalku un cauruļu rūpnīca
GNEE API 5CT OCTG Testēšanas un pārbaudes aprīkojums
FAQ
Kāda ir atšķirība starpAPI 5CTun API 5L
Galvenā atšķirība starp API 5CT un API 5L slēpjas to pielietojuma jomās un cauruļu tipos: API 5CT tiek izmantots apvalku un cauruļu veidošanai naftas urbumos un pieder pie urbumu konstrukcijas caurulēm; savukārt API 5L tiek izmantots cauruļvadiem virszemes naftas un gāzes transportēšanai, un tas pieder pie liela attāluma cauruļvadiem.
Kādi ir API 5CT dažādie pavedienu veidi?
API 5CT standarts galvenokārt ietver trīs veidu pavedienus: īsu apaļo vītni (STC), garu apaļo vītni (LTC) un saīsinātu vītni (BTC), kuriem visiem jāatbilst API SPEC 5B apstrādes un pārbaudes prasībām.
