CK45 bezšuvju precīzas tērauda caurulesir auksti ievilktas bezšuvju caurulesvidēja oglekļa tērauda- Eiropas pakāpeC45E, materiāla numurs 1.1191, tāds pats tērauds kā AISI 1045 un JIS S45C. Tie satur 0,42–0,50% oglekļa, tāpēc atšķirībā no zema-oglekļa E235/E355 precizitātes kategorijām tās var rūdīt un rūdīt vai indukcijas{8}}rūdīt nodiluma daļām. Viens skaitlis, kas nosaka jūsu sienas biezumu, ir jūsu plānotā ražība: 380 MPa normalizēts (+N) vai 420 MPa spriedze -atbrīvota (+SR) - nevis viena fiksēta vērtība.
CK45 bezšuvju precīzas tērauda caurulesir paredzētas mašīnu komponentiem, kas tiek apstrādāti, pēc tam bieži termiski -apstrādāti pēc piegādes - vārpstas, bukses, virzuļi, vadotnes un cilindru mucas. Nosaukums CK45 nosaka tikai ķīmiju; dzirnavas izvēlas CK45 piegādes nosacījumu (+C +LC +SR +A +N), kas pārvieto ražu par aptuveni 40 MPa un pagarinājumu par divciparu skaitļiem, tāpēc vienai un tai pašai caurulei var būt ļoti dažādas stiprības.
Mēs piegādājam CK45 (C45E, 1.1191) atbilstoši EN 10305-1 kā auksti stieptu bezšuvju cauruli ārējā diametrā no plkst.4 mm līdz 380 mm (0,16–14,96 collas)un sienu biezumi no0,5 mm līdz 25 mm (0,02–0,98 collas), ar EN 10204 3.1 materiālu sertifikātiem un trešās puses-pārbaudi pēc pieprasījuma.Nosūtiet savu OD × sienu, piegādes stāvokli un daudzumu, lai saņemtu piedāvājumu.
Tehniskās specifikācijas
| Parametrs | Spēja |
|---|---|
| Klases/materiāla numurs | CK45/C45E/1.1191 (AISI 1045, JIS S45C, GB 45#) |
| Standarti | EN 10305-1:2016; DIN 2391 Ck45; ASTM A519 1045; JIS G3445 (STKM13C); GB/T 3639 (45#); EN 10297-1 C45E virs 380 mm OD |
| Ārējais diametrs | 4–380 mm (0,16–14,96 collas) |
| Sienas biezums | 0,5–25 mm (0,02–0,98 collas) |
| Garums | līdz 12 m (39 pēdas); ilgāk pēc vienošanās |
| OD tolerance | ISO 7606 7./8./9. klase (vienam pasūtījumam) |
| Sienas tolerance | ±10% vai ±0,1 mm (atkarībā no tā, kurš ir ciešāks) |
| Taisnīgums | Mazāks vai vienāds ar 0,0015 × garums (mazāks vai vienāds ar 1,5 mm/m) |
| Virsma (kā-uzzīmēta) | Spilgts, Ra Mazāks vai vienāds ar 1,6 µm |
| Piegādes nosacījums | +C, +LC, +SR, +A, +N |
| Beigas un saglabāšana | Vienkāršs, slīps vai ar vāciņu; rūsas-necaurlaidīga eļļa, plastmasas vāciņi |
| Sertifikācija | LV 10204 3.1; ir pieejama trešās puses pārbaude- |
Ķīmiskais sastāvs
CK45 ķīmiskais sastāvs(liešanas analīze, masas %) atbilst EN 10305-1:2016 5. tabulai C45E klasei. Ogleklis ar 0,42–0,50% padara CK45 par termiski-apstrādājamu tēraudu, un tas liek priekšsildīt, kad caurule tiek metināta.
| Elements | C45E (1,1191) min | C45E (1.1191) maks |
|---|---|---|
| Ogleklis (C) | 0.42 | 0.50 |
| Silīcijs (Si) | 0.15 | 0.40 |
| Mangāns (Mn) | 0.50 | 0.80 |
| Fosfors (P) | - | 0.025 |
| Sērs (S) | 0.020 | 0.040 |
| Hroms (Cr) | - | 0.40 |
| Molibdēns (Mo) | - | 0.10 |
| Niķelis (Ni) | - | 0.40 |
| Cr + Mo + Ni | - | 0.63 |
Piezīme: dažas vecākas atsauces (DIN 17200 izcelsme, EN 10083-2 non-E, GB 45#) norāda uz oglekli līdz 0,55%; EN 10305-1:2016 ierobežo to 0,50%. Apstipriniet pasūtījumā norādīto izdevumu. Fosfors un sērs ir savilkti E-pakāpē, lai nodrošinātu partijas konsistenci.
Mehāniskās īpašības
CK45 mehāniskās īpašības pēc piegādes stāvokļaievērojiet EN 10305-1:2016 6. tabulu. Iznesība aukstās apstrādes apstākļos ir stiepes izturības attiecība, tāpēc faktiskā vērtība atbilst izmērītajam Rm.
| Piegādes nosacījums | Stiepes Rm (MPa) | Ienesīgums ReH (MPa) | Pagarinājums A (%) |
|---|---|---|---|
| +C (auksti vilkta grūti) | Lielāks vai vienāds ar 640 | Lielāks vai vienāds ar 0,8 × Rm | - |
| +LC (viegli noņemts no stresa{1}}) | Lielāks vai vienāds ar 580 | Lielāks vai vienāds ar 0,7 × Rm | - |
| +SR (atslogots-stress) | Lielāks vai vienāds ar 560 | Lielāks vai vienāds ar 420 | Lielāks par vai vienāds ar 11 |
| +A (atlaidināts) | Lielāks vai vienāds ar 470 | Lielāks vai vienāds ar 0,5 × Rm | Lielāks vai vienāds ar 16 |
| +N (normalizēts) | 580–760 | Lielāks vai vienāds ar 380 | Lielāks par vai vienāds ar 12 |
DIN 2391 (vecākā vācu sistēma, kurā izmanto BK/BKW/BKS/GBK/NBK) ir norādītas nedaudz augstākas aukstuma -garantijas (BK aptuveni 700 MPa). Ja jums ir nepieciešamas DIN vērtības, nosauciet standartu pasūtījumā -, tērauds ir vienāds, atšķiras tikai garantētā grīda.
Atzīmju salīdzinājums - CK45 vsE355pret 42CrMo4
| Īpašums | CK45 (C45E) | E355 (1.0580) | 42CrMo4 (1,7225) |
|---|---|---|---|
| Oglekļa klase | Vidēja (0,42–0,50%) | Zems (mazāks vai vienāds ar 0,22%) | Vidējs + sakausējums |
| +N raža (MPa) | 380 | 235 | ~ 550 |
| termiski{0}}apstrādājams? | Jā (Q+T, indukcija) | Nē | Jā (dziļi sacietēt) |
| Metināms bez priekšsildīšanas? | Nē (uzkarsē 150–250 grādi) | Jā | Nē (stingra priekšsildīšana) |
| Tipisks lietojums | Mehāniski apstrādātas + rūdītas detaļas | Strukturālie, metinātie rāmji | Augsts-stress, līdz-rūdīts |
C45E un Ck45 ir viens un tas pats tērauds
Ja zīmējumā ir rakstīts "Ck45" un sertifikātā "C45E", viņi pieprasa to pašu 1.1191 tēraudu -, nosaukumi pieder dažādām standarta paaudzēm (vecākais DIN 2391 Ck45 pret pašreizējo EN 10305-1), nevis dažādiem tēraudiem.CK45 ekvivalents AISI 1045ir vienlīdz tiešs: AISI 1045 ir ASV klase, kas tiek piegādāta kā caurule ASTM A519 1045. Citējiet mantoto nosaukumu, saskaņojot ar veco izdruku, un ierakstiet C45E / 1.1191 uz jauniem pasūtījumiem, lai sertifikāts atbilstu pašreizējam standartam. Tas pats 1.1191 tērauds parādās arī kā JIS S45C un GB 45#.
Lietojumprogrammas
CK45 ir izvēlēts visur, kur ir jāapstrādā precīza caurule un pēc tam jānes slodze vai jāiztur nodilums istabas temperatūrā. Galvenās lietojumprogrammas:
Hidrauliskās un pneimatiskās cilindru mucas
Noslīpēta vai slīpēta-un -rullīti-apstrādāta CK45 caurule ir noklusējuma stobra materiāls, ja urbumam ir nepieciešama nodilumizturība un stieņa pusei ir nepieciešama rūdīta virsma; mātes caurule šajā lapā pirms apdares ir tāda paša tērauda. Gatavo daļu skatiet mūsu lapā CK45 slīpēta caurule hidrauliskajam cilindram.
Mehāniski apstrādātas vārpstas un virzuļi
Auksti stiepts CK45 nodrošina taisnu, koncentrisku sagatavi, kas tiek apstrādāta līdz saspringtam izmēram ar nelielu masas noņemšanu, pēc tam nomierina stiprību, kur to atļauj sekcija.
Bukses, uzmavas un vadotnes
Viendabīgā auksti stieptās caurules siena un labā virsma padara to par tiešu{0}}pagriezienu bukse bez otras iztaisnošanas.
Pārnesumi un transmisijas daļas
Maza{0}} līdz vidējas slodzes-zobrati un savienojumi tiek nogriezti no CK45 un līdz-rūdīti, ja sekcija ir aptuveni 60 mm līdz{5}}cietēšanas robežās.
Vispārējā inženierija un instrumenti
Jigs, armatūra un strukturālie mašīnu elementi izmanto CK45, lai nodrošinātu tā izturību-līdz-izmaksām, salīdzinot ar leģētajiem tēraudiem, piemēram, 42CrMo4.
Piegādes nosacījumu izvēle
| Ja daļa būs… | Izvēlieties | Kāpēc |
|---|---|---|
| Mehāniski apstrādāts, pēc tam rūdīts-rūdīts | +N vai +A | Mīksta, viendabīga pamatne termiskai apstrādei |
| Slīpēts vai viegli auksti{0}}formēts | +SR | Zemāks atlikušais spriegums, 420 MPa iznākums |
| Tikai zemējums, nekad nav liekts vai metināts | +C / +LC | Visaugstākā kā -vilkšanas izturība, lētākā |
| Spēcīgi apstrādātas līdz plānām sekcijām | +A | Labākā skaidu kontrole, zemākā cietība |
Kvalitātes kontrole un testēšana
| Pārbaudiet | Tas pierāda |
|---|---|
| OD / sienas / garuma mērītājs | Caurule atbilst pasūtītajai pielaides pakāpei |
| Stiepes / raža / pagarinājums | Piegādes nosacījumi atbilst EN 10305-1 6. tabulai |
| Virspuse un vizuāla | Nav šuvju, klēpju vai zīmējuma zīmju |
| Siltuma{0}}skaitļu izsekojamība | Sertifikāta saites pie apzīmogotās caurules |
| Trešās puses{0}}pārbaude (pēc pieprasījuma) | Neatkarīga projekta kvalitātes nodrošināšanas pārbaude |
Trieciens un cietība nav standarta EN 10305-1 prasības attiecībā uz CK45; tie ir projekta vai pircēja papildinājumi, un tie ir skaidri jāpieprasa.
Kāpēc iegūt CK45 precizitātes caurules no GNEE
C45E (1.1191) auksti stieptas bezšuvju caurules krājums un velmēšana 4–380 mm OD diapazonā ar +N / +SR / +A nosacījumiem.
LV 10204 3.1 sertifikāti ar siltuma-numura izsekojamību; ir pieejama trešās puses pārbaude (SGS/BV).
Tehniskais piedāvājums 24 stundu laikā un atbalsts mātes caurules savienošanai ar gatavo CK45 slīpētu cilindra cauruli.

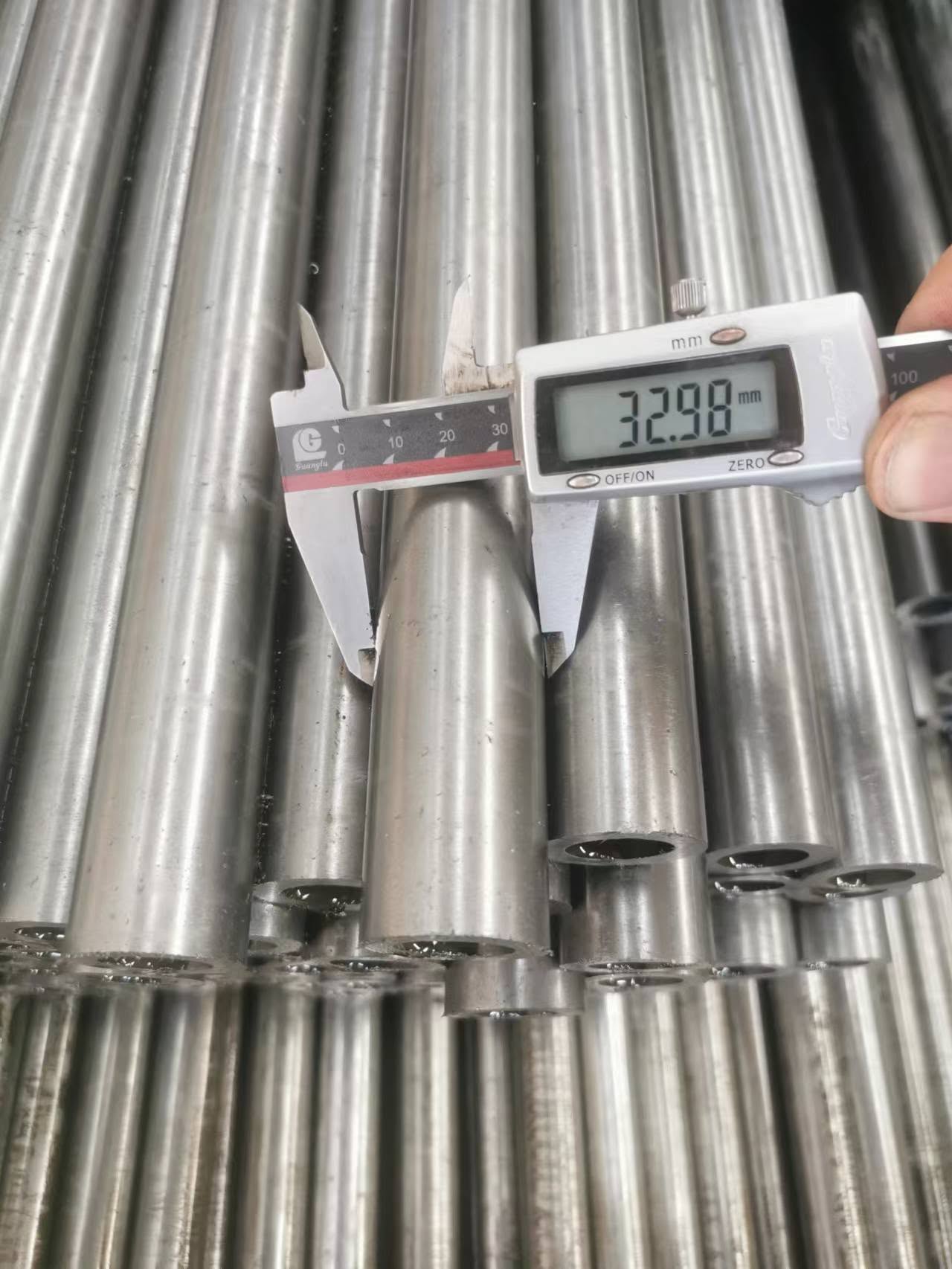

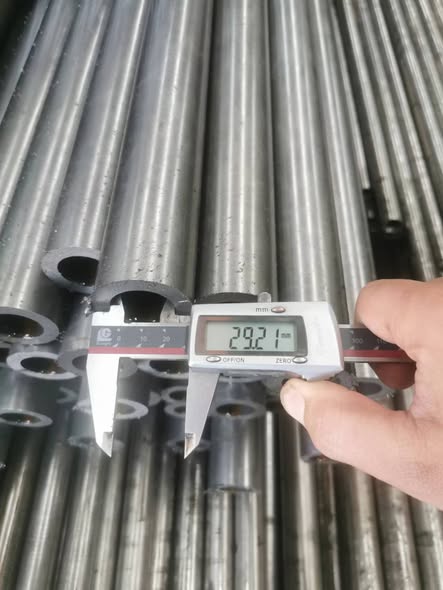

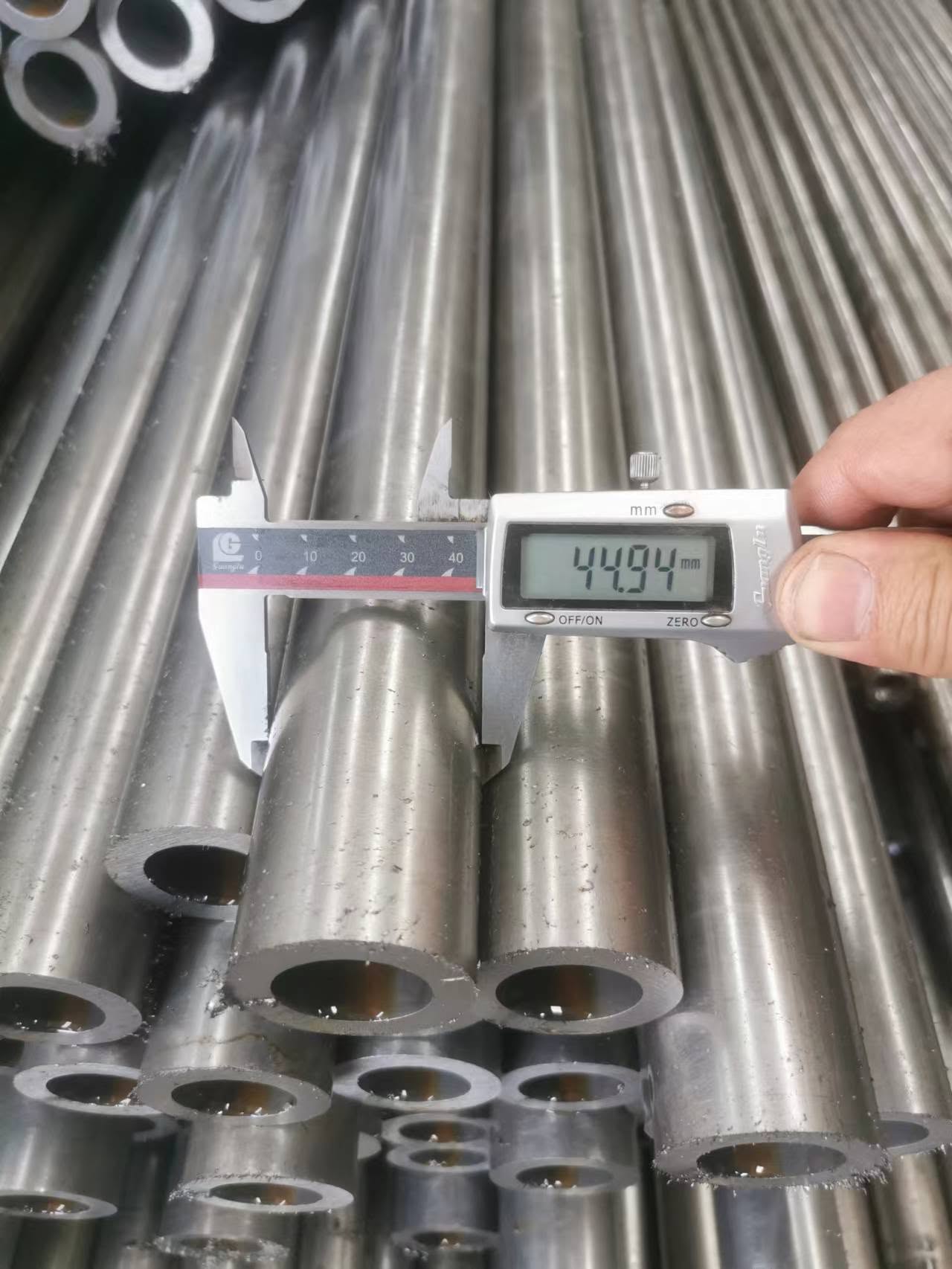

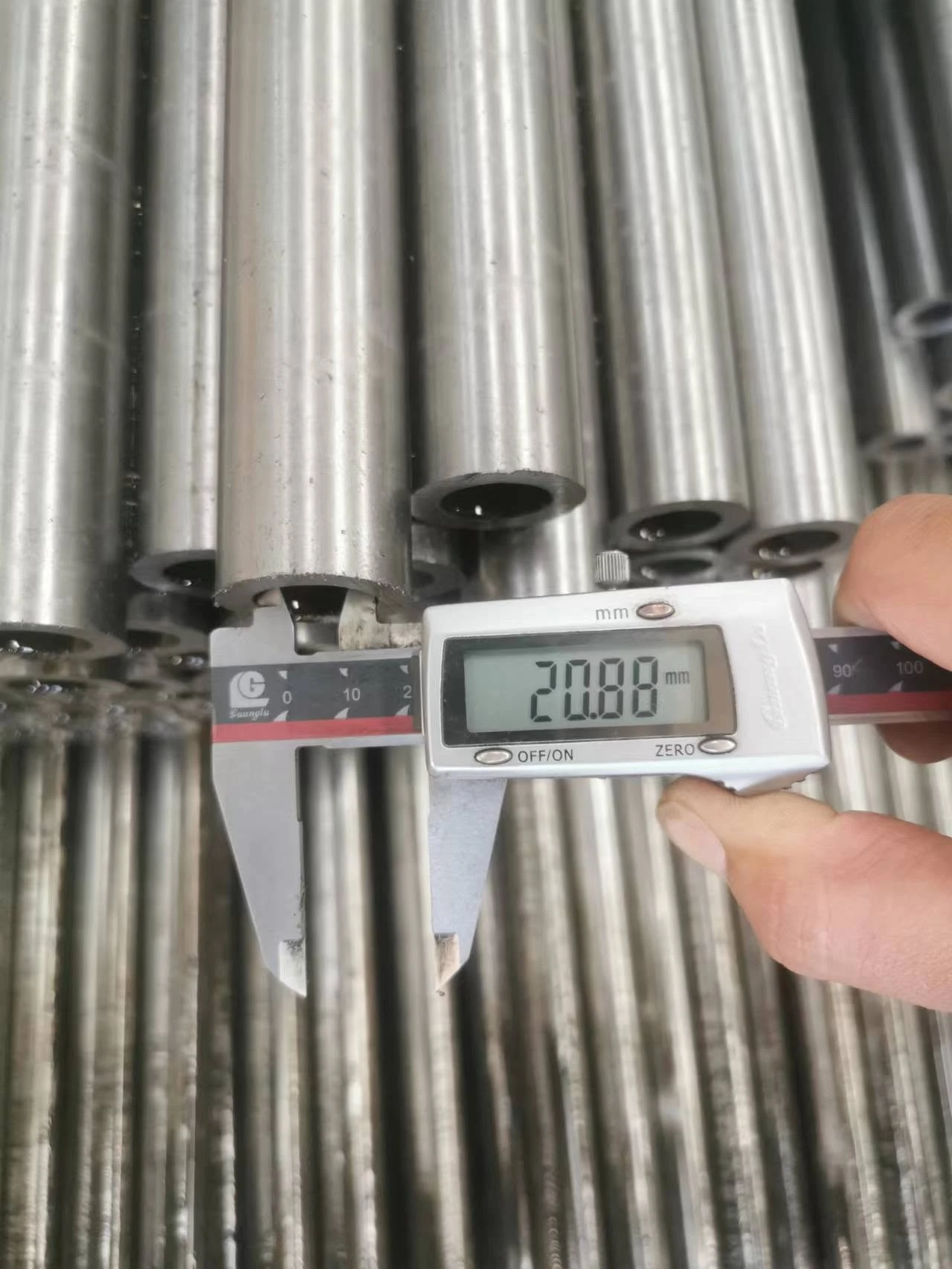

Pārbaude un pārbaude

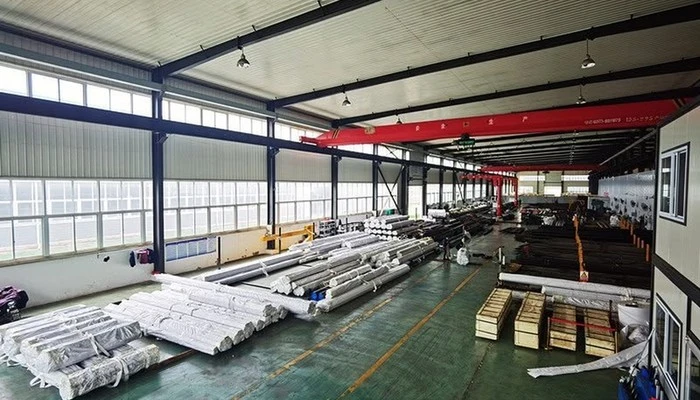

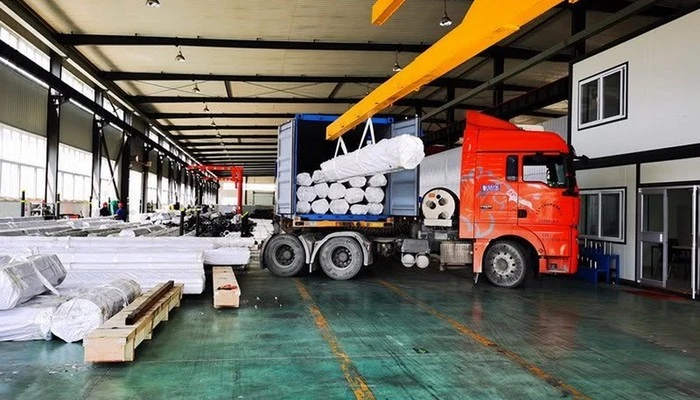

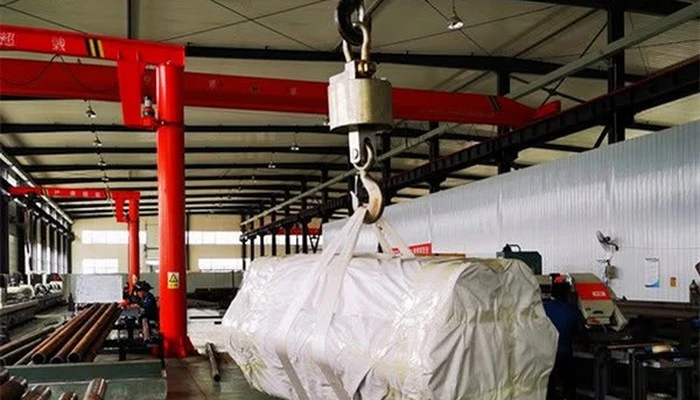

Iepakojums un nosūtīšana
Nosūtiet savu OD × sienu, piegādes stāvokli un daudzumu - mūsu tehniskā komanda apstiprinās specifikāciju un 24 stundu laikā atgriezīs piedāvājumu ar izpildes laiku.
Pieprasiet CK45 Precision Tube piedāvājumu
FAQ
Kam ir līdzvērtīgs tērauds CK45?
CK45 ir Vācijas DIN apzīmējums vidējam{1}}oglekļa tēraudam, kura Eiropas marka ir C45E (materiāla numurs 1.1191). Tā tiešie ekvivalenti ir AISI/SAE 1045 (ASV), JIS S45C (Japāna), GB 45# (Ķīna) un BS 080M46. Caurules veidā tas tiek piegādāts atbilstoši EN 10305-1 kā C45E, ASTM A519 kā Grade 1045 un JIS G3445 kā STKM13C.
Vai CK45 ir tas pats, kas C45E?
Jā. CK45 un C45E ir viens un tas pats tērauds ar materiāla numuru 1.1191. CK45 ir vecākais DIN 17200 nosaukums; C45E ir pašreizējais EN nosaukums un forma, ko izmanto EN 10305-1 precīzajām caurulēm. Lietojiet C45E / 1.1191 jauniem pasūtījumiem, lai sertifikāts atbilstu pašreizējam standartam, un citējiet CK45 tikai tad, ja atbilstat vecam zīmējumam.
Kāpēc CK45 parāda divas ražas vērtības?
Jo ražu nosaka piegādes nosacījums, nevis pakāpe. Nosaukums CK45 nosaka tikai ķīmiju; dzirnavas to piegādā ar auksti stieptu (+C), ar vieglu spriedzi-atslogotu (+LC), ar spriedzi-atslogotu (+SR), atkausētu (+A) vai normalizētu (+N). Normalizēta caurule nodrošina minimālo jaudu 380 MPa; Sprieguma-atslogotā caurule nodrošina 420 MPa - 40 MPa atstarpi tikai no apstrādes. Veidojiet tā stāvokļa vērtību, kuru faktiski pasūtat.
Vai CK45 var rūdīt?
Jā. Atšķirībā no zema-oglekļa E235/E355 precizitātes kategorijām, CK45 ir rūdošs-un-rūdošs tērauds. Rūdīts (820–855 grādi) un rūdīts (550–660 grādi) sasniedz 620–850 MPa stiepes spēku ar labu stingrību, un virsmu var indukcijas{14}}rūdīt līdz 54–58 HRC. Tas caur{18}}sacietē līdz aptuveni 60 mm; lielākas daļas sacietē galvenokārt pie virsmas. Karburēšana nav nepieciešama, - tas ir zema-oglekļa tērauda process.
Vai CK45 ir metināms bez priekšsildīšanas?
Nē, ne droši. Pie 0,42–0,50% oglekļa tā oglekļa ekvivalents (CEIIW) ir aptuveni 0,60–0,65%, tāpēc aukstās plaisāšanas risks ir daudz lielāks nekā ar zemu -oglekļa E355. Uzsildiet līdz aptuveni 150–250 grādiem atkarībā no sienas biezuma un ierobežojuma, izmantojiet zemu-ūdeņraža elektrodus un pēc{10}}metināšanas spriedzes samazināšanu. Ja jūsu bloks ir metināts un pēc tam nekad netiek termiski apstrādāts, E355 vai E420 caurule var būt lētāka un mazāka riska izvēle.
Kādus piegādes nosacījumus izvēlēties CK45 precīzajām caurulēm?
Izvēlieties, kas daļai ir jādara. Izvēlieties +N (normalizēts, ražība 380 MPa) vispārīgām mehāniskām detaļām un labu viendabīgumu ar viszemākajām izmaksām. Izvēlieties +SR (spriegums-atbrīvots, ražība 420 MPa), ja nepieciešama papildu 40 MPa jauda vai stingrāka atlikušā-sprieguma kontrole slīpēšanai vai vieglai aukstai formēšanai. Izvēlieties +A (atkvēlināta) smagai apstrādei, +C/+LC (auksti stiepta cieta) tikai tad, ja caurule ir pabeigta ar slīpēšanu un nekad nav saliekta vai metināta.
Kādu izmēru diapazonu aptver EN 10305-1 C45E?
EN 10305-1 attiecas uz auksti stieptām bezšuvju caurulēm ar ārējo diametru no 4 mm līdz 380 mm un sieniņu biezumu no 0,5 mm līdz 25 mm. Virs 380 mm OD tas pats C45E tērauds tiek piegādāts saskaņā ar EN 10297-1 kā mehāniska (karsti apstrādāta vai aukstā apdare) caurule, kur iznākums ir norādīts uz karstās apdares bāzes un sertifikātā ir atsauce uz citu standartu. Pirms lielu cilindru norādīšanas apstipriniet maršrutu.
Vai CK45 ir piemērots pakalpojumam zemā temperatūrā{1}}?
Nē. CK45 ir vidējas -oglekļa konstrukcijas tērauds ar nenoteiktu triecienizturību zemā temperatūrā, tāpēc to nedrīkst aizstāt ar zemas-temperatūras oglekļa vai smalkgraudainiem Izmantojiet to telpas temperatūras iekārtām, hidrauliskajiem un pneimatiskajiem cilindriem un vispārējai inženierijai, kur trieciens mīnusā temperatūrā nav paredzēts.
