Kam tiek izmantota slīpēta caurule

Noslīpēta caurule tiek izmantota kā hidrauliskā vai pneimatiskā cilindra cilindrs, kur virzuļa blīvējums iet tieši pret gatavo urbumu un pirms montāžas nav nepieciešama urbšana vai rīvēšana.Urbumos no 32 mm līdz 500 mm (1,5"–24") un garumā līdz 12 m, tas apkalpo cilindrus uz mobilām iekārtām, kalnrūpniecības jumtu balstiem, presēm un formēšanas iekārtām, cilindru remontdarbnīcām un kuģu vai mazgāšanas iekārtām, kas iebūvētas no nerūsējošā tērauda. Tikpat noderīgi zināt: tā nav cauruļvada caurule, urbuma korpuss vai konstrukcijas caurule - slīpētam urbumam šajos pienākumos nav nekādas funkcijas, un, maksājot par to, tiek radīti tieši zaudējumi.

Neapstrādāta auksti stiepta caurule un slīpēta caurule var būt no viena karstuma, tām var būt vienāda OD un siena, un tās joprojām nevar būt savstarpēji aizvietojamas. Slīpētais izstrādājums ir sastāvdaļa: tā urbumam ir ISO H8 pielaide, tā virsma satur Ra ​​0,2–0,4 µm ar 30–45 grādu šķērslūku, un tā taisnums tiek noturēts 0,5 mm/m robežās, lai blīvējuma slodze saglabātos vienmērīga vairāku metru gājienā. Katrs tālāk norādītais lietojums ir atkarīgs no vienas vai vairākām no šīm trim īpašībām, un turpmākajās sadaļās katrs uzdevums ir norādīts atbilstoši urbuma izmēram, spiediena klasei, pakāpei un blīvējuma veidam. GNEE piegādā slīpētu cauruli ar ID 32–500 mm, sienu 4–50 mm un garumu līdz 12 m ar EN 10204 3.1 sertifikātiem.Nosūtiet savu urbuma izmēru un cilindra nodevu, lai saņemtu piedāvājumu.

Kur tiek izmantota slīpēta caurule

Zemāk esošajā tabulā ir sniegta praktiska atbilde uz jautājumu. Lasiet pāri rindai, un jums ir urbuma diapazons, spiediena klase, parasti norādītā pakāpe un iemesls, kāpēc urbums ir jānoslīpē, veicot šo pienākumu.

Slīpētas caurules izmēra noteikšana atbilstoši cilindru standartam

Lielākā daļa rūpniecisko balonu programmu ir veidotas, pamatojoties uz nelielu ISO standartu grupu, un mucu krājumus ir daudz vieglāk iegādāties, ja vajadzīgais urbums ir izvēlētajā sarakstā. Tālāk esošajā tabulā parādīts, ko katrs standarts labo.

ISO 3320 satur dimensiju mugurkaulu: vēlamās metriskās urbumu sērijas ir 50, 63, 80, 100, 125, 140, 160, 180, 200, 250 un 320 mm, ar atbilstošu stieņu diametru un standarta laukumu attiecību 1,06, 1, 6, . 2.5. Izvēloties stobru no šīs sērijas, nevis patvaļīgu urbumu, pēc vairākiem gadiem būs pieejami plauktu virzuļi, blīvējuma komplekti un stieņi, kad iekārta tiks pārbūvēta. Tikmēr laukuma attiecība ir tas, kas padara cilindru lēnāku un vājāku ievilkšanas gājienā nekā pagarinātajā gājienā, tāpēc tas ir konstrukcijas lēmums, kas pieņemts pirms caurules pasūtīšanas, nevis pēc tam.

Vēl divi punkti savieno urbumu ar spiedienu. Pirmkārt, muca ir spiedtvertne: darba spiedienu rada sienas biezums un tecēšanas izturība, nevis urbuma apdare. Piemēram, 10 mm siena ST52 ar 4:1 projektēšanas koeficientu sasniedz aptuveni 350 bar - skaitlis, kas attiecas uz konkrēto sienu un pakāpi, un tas ir jāapstiprina ar aprēķiniem jebkurai citai kombinācijai. Otrkārt, iepriekš minētās standarta spiediena klases apraksta cilindru, nevis cauruli: 250 bāru ISO 6022 balonā var izmantot to pašu H8 mucas krājumu kā 160 bāru vienību, un atšķirība ir saistīta ar sieniņu biezumu un porta dizainu.

Kur slīpēta caurule nav īstais produkts

Zinot, kam produkts nav paredzēts, specifikācija atšķiras no kataloga ieraksta. Nevienam no tālāk norādītajiem pienākumiem nav nepieciešams blīvējuma urbums, tāpēc slīpēts urbums palielina izmaksas un neko nenoņem.

Vienu apgalvojumu ir vērts tieši labot, jo tas parādās piegādātāju lapās: dažkārt tiek aprakstīts, ka slīpēta caurule tiek izmantota naftas urbumu korpusiem un caurulēm. Tā nav, un neskaidrības ir kategorijas kļūda. Viss, kas atrodas zem akas galviņas, kas pārvadā rezervuāra šķidrumu, ir norādīts API 5CT, kur savienojumi, sabrukšanas pretestība un korozijas pielaide nosaka, vai - slīpēts urbums nav prasību starpā. Slīpētas mucas parādās gan urbšanas iekārtās, gan iekārtas hidrauliskajās sistēmās: augšējā piedziņa, cauruļu apstrāde, dzelzs nelīdzenums, pacēluma kompensācija.

Hidrauliskās līnijas ir otra vieta, kur nauda tiek izšķiesta pretējā virzienā. Līnijas caurule novada šķidrumu starp sastāvdaļām; nekas nenoslēdzas pret tā urbumu, tāpēc apdares prasība ir tīrība un spiediens, nevis Ra 0,2–0,4 µm. Pērkot slīpētas mucas krājumus līnijas darbam vai pasūtot līnijas cauruli cilindra mucai, abi beidzas ar pārstrādi.

Pakāpes un urbuma apdares izvēle darbam

Klases izvēle ir atkarīga no spiediena un vides, un praksē izvēle sašaurinās līdz dažiem tēraudiem.

Rūdītās un atlaidinātās vērtības atbilst standarta parauga daļām; biezas sienas sekcijai ir zemākas īpašības, tāpēc noteicošais ir dzirnavu sertifikāts par faktisko sienas biezumu. Divas kategorijas ar vienādu marķējumu un atšķirīgu termisko apstrādi nav savstarpēji aizvietojamas - 27SiMn piegādātais karsti velmēts un 27SiMn piegādāts rūdīts un rūdīts jumta balstā uzvedas ļoti atšķirīgi.

Apdarē H8 ar Ra 0,2–0,4 µm aptver lielāko daļu cilindra darbu, taču apdare nav vienīgais virsmas parametrs, kam ir nozīme. Ja plombu piegādātājs ir iesaistīts agri, sagaidiet pieprasījumus par Rz un Rpk, Rvk un Rmr, veicot lielu pienākumu, jo Ra ir vidējais rādītājs un nevar atšķirt divas virsmas ar vienādu vidējo un atšķirīgu pīķu un ieleju sadalījumu. Ja lietojumprogramma darbojas lielā apjomā ar standarta blīvējuma pakotni, ir arī vērts salīdzināt trīs urbumu maršrutus - kā -nozīmētu NBK, slīpētu un rullīti slīpētu un slīpētu - pēc izmaksām un piemērotības, nevis tikai pēc gluduma.

Kas jānorāda, pasūtot

Deviņas preces satur visu specifikāciju. Nosūtiet tos kopā, un citāts būs pabeigts; atstājiet tos, un jautājumi atgriežas pa vienam.

Urbums (ID) ar pielaides klasi - H8 ir standarta, pieejams H9, H7 pēc pieprasījuma.

Mucas ārējam diametram un sieniņu biezumam vai cilindra apvalkam ir jāatbilst.

Novērtējums un piegādes stāvoklis - normalizēts, atbrīvots no stresa vai dzēsts un rūdīts.

Mātes caurules maršruts - auksti vilktas bezšuvju vai DOM -, ja lietojumprogrammai ir izvēle.

Virsmas raupjuma prasība, tostarp Rz, Rpk, Rvk vai Rmr, ja blīvējuma piegādātājs tās ir norādījis.

Taisnuma ierobežojums un kopējais garums ar beigu nosacījumu - izgriezts kvadrāts, atsegts, ierobežots.

Daudzums un piegādes stāvoklis - eļļots urbums, gala vāciņi, komplektā vai kastē.

Blīvējuma veids un blīvējuma piegādātāja urbuma ieteikums, ja tas jau ir zināms.

Pārbaude un sertifikāta darbības joma - EN 10204 3.1, ultraskaņas testēšana, trešās puses pārbaude{2}}.

Trīs visbiežāk trūkstošie elementi ir blīvējuma veids, raupjuma parametri, kas pārsniedz Ra, un taisnuma ierobežojums, kas norādīts visā garumā, nevis uz metru. Uz katru no tiem ir lēti atbildēt izmeklēšanas stadijā un dārgi atklāt pēc cilindru salikšanas.

Kvalitātes kontrole un sertifikācija

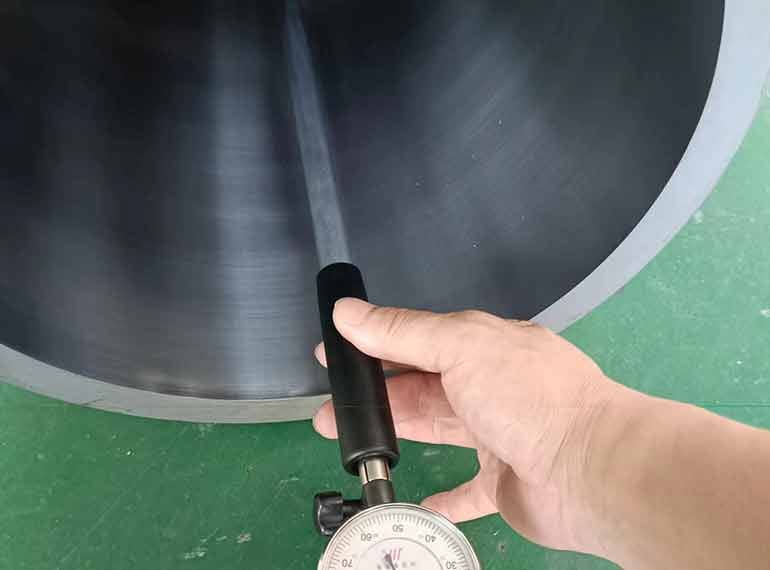

Caurules piegāde ir dokumentēta, nevis pārbaudīta ar spiedienu. Hidrostatiskais vai piespiedu spiediena tests pieder gatavajam balonam, kur gala vāciņi, atveres un šuves ir daļa no spiediena robežas; ko apliecina cauruļu dzirnavas, ir materiāls un urbums. Praksē tas nozīmē EN 10204 3.1 dzirnavu testa sertifikātu ar siltuma numuru, kas izsekojams līdz marķējumam uz caurules, urbuma, OD un sienas izmēru ierakstus, piegādātā urbuma raupjuma rādījumus un ultraskaņas testēšanu, ja tas nepieciešams sienas biezumam vai noslodzei. Pirms iesaiņošanas tiek pārbaudīts taisnums un vizuālais urbuma stāvoklis - rūsa, skrāpējumi, nevienmērīgs slīpējums, nevienmērīga šķērsa-lūka -, un pirms nosūtīšanas var noorganizēt trešās puses pārbaudi, ja to prasa pircēja paša procedūra.





FAQ

Kam galvenokārt izmanto slīpētu cauruli?

Kā cilindru mucas krājums. Caurums ir pietiekami precīzs, lai virzuļa blīvējums varētu darboties tieši uz tā, tāpēc cilindru izgatavotājs var metināt gala vāciņus un pieslēgvietas bez urbšanas vai urbšanas. Lielāko daļu atlikušā pieprasījuma veido presēšanas, formēšanas-mašīnu un mašīnu-instrumentu cilindri, cilindru remonts, amortizatoru korpusi un nerūsējošā tērauda kuģu vai mazgāšanas cilindri.

Vai slīpētu cauruli var izmantot ūdensvadiem vai būvdarbiem?

Nē. Nevienā no pienākumiem neizmanto blīvēšanas urbumu, un neviena specifikācija to neprasa: ūdens un tehnoloģiskās līnijas tiek pirktas pēc savienojuma, korozijas pielaides un spiediena klases, konstrukcijas elementi pēc sekciju īpašībām un metināmības. Noslīpēts urbums nav lietojams abos gadījumos un rada papildu izmaksas.

Vai slīpēta caurule ir tas pats, kas slīpēta caurule?

Jā, - slīpēta caurule, slīpēta caurule un slīpēta caurule ir viens un tas pats produkts, un "caurule" ir brīvākā no trim tirdzniecībā izmantotajām ierīcēm. Specifikācijā jānorāda caurule vai caurules ar pielaides klasi, jo caurule parasti nozīmē nominālo urbumu un grafiku, kas ir cita produktu kategorija.

Kādi urbuma izmēri un spiediena klases ir raksturīgi?

ID 32–500 mm (1,5"–24"), siena 4–50 mm, H8, Ra 0,2–0,4 µm, garums līdz 12 m; mazāki pneimatiskie un amortizatoru urbumi tiek piedāvāti pēc pieprasījuma. Cilindru klases ir 160 bar (16 MPa) saskaņā ar ISO 6020-1 un ISO 6020-2, 250 bar (25 MPa) saskaņā ar ISO 6022 un 100 bar (10 MPa) kompaktiem cilindriem ar apaļu korpusu saskaņā ar ISO 10762, un augstāka darba spiediena pakāpe ir augstāka.

Kuru pakāpi man izvēlēties?

ST52.3 vai E355 vispārējiem mobilajiem un rūpnieciskajiem baloniem, 27SiMn kalnrūpniecības jumtu balstiem un ilgstošai-slodzei, 42CrMo4 augsta-spiediena un lielas-trieciena lietojumiem un 304 vai 316, kur izskalošana, hlorīds vai zemūdens tērauds varētu radīt bedres. Apstipriniet sertifikātu par faktisko sienas biezumu, jo rūdītās un rūdītās īpašības samazinās, palielinoties sekcijas izmēram.

Vai cilindru izgatavotājam joprojām ir jāapstrādā urbums?

Nē. Pēc piegādes paliek ārējais vai gala darbs: noapaļojumi, blīvējuma rievas, atdures-caurules pleci, metināšanas sagatavošana un vītņošana. Urbšanas un rīvēšanas pakāpienu noņemšana no cilindru darbnīcas ir iemesls, kāpēc slīpēta mucas krājums saīsina izpildes laiku, nevis tikai iemesls, kādēļ tā uzlabo apdari.

Vai slīpētu cauruli var izmantot hidrauliskā cilindra remontam?

Jā, un tas ir standarta maršruts mucām, kas ir šķeltas, konusveida vai ārpus kārtas. Honēšana noņem materiālu ar kontrolētiem soļiem, tādējādi atjaunojot virsmu; Veltņu pulēšana pārveido virsmu, kur tā atrodas, un nevar tādā pašā veidā koriģēt ģeometriju. Ja bojājumi ir dziļi, remontam tiek pievienots liela izmēra virzulis vai re{2}}uzmava.

Kāpēc neizmantot DOM cauruli kā cilindra mucu?

Tā kā DOM ir mātes caurule, nevis gatavā daļa. Tas ir uzvilkts pāri serdei, lai nodrošinātu koncentriskumu un labu apdari, taču tā urbums netiek noturēts līdz hidrauliskajai pielaidei un nav noslīpēts, tāpēc blīvējuma kompresija mainās gar gājienu. Tas kļūst par mucas pamatni tikai pēc tam, kad urbums ir izurbts vai izgriezts līdz izmēram un noslīpēts.

Nepieciešama slīpēta caurule konkrētam cilindram?

Nosūtiet urbuma izmēru un pielaides klasi, sienas biezumu vai cilindra aploksni, pakāpi un stāvokli, virsmas prasības, taisnuma ierobežojumu, garumu, blīvējuma veidu, ja zināms, un nepieciešamo sertifikāta apjomu. Mūsu tehniskā komanda apstiprinās specifikāciju un 24 stundu laikā atgriezīs piedāvājumu ar izpildes laiku.Sazinieties ar GNEE jau šodien.

Kopsavilkums

Noslīpēta caurule tiek izmantota visur, kur virzuļa blīvējumam jādarbojas uz gatavā urbuma: hidrauliskās un pneimatiskās cilindru mucas, preses un formēšanas mašīnas, kalnrūpniecības jumta balsti, cilindru remontdarbi, amortizatoru korpusi un nerūsējošā tērauda mucas kuģu, jūras un skalošanas darbiem. Lietojumprogramma nosaka urbuma izmēru un spiediena klasi, spiediens un vide nosaka pakāpi, un blīvējums nosaka virsmu. Ārpus šiem pienākumiem - cauruļvadu caurule, korpuss un caurules, strukturālās daļas, katla caurules un šķidruma pārvade - slīpētam urbumam nav nekā kopīga, un godīga atbilde uz jautājumu "vai es varu to izmantot?" ir nē. Norādiet urbuma un pielaides klasi, pakāpi un stāvokli, nelīdzenuma parametrus, ko pieprasa jūsu blīvējuma piegādātājs, taisnumu visā garumā un sertifikāta darbības jomu, un piegādātā caurule būs piemērota cilindram, kuru veidojat.
