EN 10305-1 E255 bezšuvju precīzas tērauda caurulesir auksti stieptas bezšuvju caurules no ne-leģēta kvalitātes E255 1.0408 precizitātes tērauda cauruļu kategorijas, kas paredzētas mašīnām, automobiļu un hidrauliskajām daļām, kurām nepieciešama stingra OD un sienu pielaide bez otrās apstrādes. Klases nosaukums piesprauž vienu skaitli: normalizētā (+N) minimālā raža ir255 MPa (37 000 psi); pasūtiet, lai tas ir atbrīvots-no spriedzes (+SR), un tā pati caurule sasniedz375 MPa (54 400 psi). No kura numura jūs plānojat noteikt, par cik sienas maksājat.
E255 ir EN 10305-1 oglekļa kāpņu vidējais pakāpiens - 20 MPa virs E235 (1,0308) un 100 MPa zem E355 (1,0580), tāpēc tas pērk nedaudz vairāk par E235, nepārkāpjot uz E355 izmaksām. Mēs piegādājam to visā OD 4–380 mm, sienu 0,5–25 mm, visos piecos piegādes apstākļos, ar EN 10204 3.1 sertifikātu.Nosūtiet savu OD × sienu un piegādes nosacījumus, lai saņemtu cenu.
Tehniskās specifikācijas
| Parametrs | Spēja |
|---|---|
| Standarta | EN 10305-1:2016 (Bezšuvju auksti stieptas caurules precīziem lietojumiem) |
| Tērauda marka / numurs | E255/1,0408 (St45 ekvivalents) |
| E255 izmēru pielaides OD 4–380 WT 0,5–25 | OD 4–380 mm (0,16–14,96 collas); siena 0,5–25 mm (0,020–0,98 collas) |
| Sienas biezuma pielaide | ±10% vai ±0,1 mm, atkarībā no tā, kurš ir lielāks |
| Ārējā-diametra pielaide | Pieejama ISO 7606 klase 7 (standarta), 8 vai 9 |
| Taisnīgums | mazāks par vai vienāds ar 0,0015 × garums (ReH mazāks vai vienāds ar 500 MPa); ≈ 0,5–1 mm/m tipisks |
| Garums | Nejauši 3–12 m, precīzs garums vai sagriezts pēc-izmēra-pēc pieprasījuma |
| Virsmas apdare | Spilgti zīmēts (Ra mazāks vai vienāds ar 1,6 µm +A/+N); eļļots vai pārklāts ar fosfātu |
| E255 piegādes nosacījums +C +LC +SR +A +N | Auksti stiepts ciets (+C), mīksts (+LC), atbrīvots no stresa (+SR), atkausēts (+A), normalizēts (+N) |
| Sertifikācija | LV 10204 3.1; ir pieejama trešās puses pārbaude- |
Ķīmiskais sastāvs
TheE255 ķīmiskais sastāvstālāk ir norādīts liešanas-analīzes ierobežojums atbilstoši standartam EN 10305-1:2016, 3. tabula. Oglekļa ierobežojums ir 0,21%, lai tērauds būtu metināms un smalkgraudains; platā mangāna josla (0,40–1,10%) ir tā, kas ļauj vienam un tam pašam siltumam apkalpot gan zīmētos, gan normalizētos maršrutus.
| Elements | E255 (1,0408) maks | Piezīme |
|---|---|---|
| Ogleklis (C) | 0.21 | Zems{0}}oglekļa saturs, metināms |
| Silīcijs (Si) | 0.35 | Deoksidācija |
| Mangāns (Mn) | 0.40–1.10 | Platjosla atbalsta zīmētus un normalizētus maršrutus |
| Fosfors (P) | 0.025 | Tīrības ierobežojums |
| Sērs (S) | 0.025 | Tīrības ierobežojums |
| Alumīnijs (Al, kopējais) | Lielāks vai vienāds ar 0,020 (nogalināšanas gadījumā) | Smalkas{0}}graudu prakse |
Mehāniskās īpašības
TheE255 mehāniskās īpašības pēc piegādes nosacījumiemzemāk ir norādītas telpas{0}}temperatūras minimums atbilstoši standartam EN 10305-1:2016, 4. tabula. Ņemiet vērā, ka iznākums tiek rādīts tikai +SR un +N; +C un +LC standarts definē iznākumu kā stiepes daļu (≈0,8 Rm un ≈0,7 Rm), tāpēc šos nosacījumus nosaka stiepe un pagarinājums.
| Piegādes nosacījums | Rm, MPa (min) | ReH, MPa (min) | A, % (min) |
|---|---|---|---|
| +C (auksti stiepts, ciets) | 580 | - (≈0,8 Rm) | 5 |
| +LC (auksti stiepts, mīksts) | 520 | - (≈0,7 Rm) | 8 |
| +SR (atbrīvots no stresa) | 520 | 375 | 12 |
| +A (atlaidināts) | 390 | - | 21 |
| +N (normalizēts) | 440–570 | 255 | 21 |
Caurules ar OD mazāku vai vienādu ar 30 mm un sienu, kas ir mazāka vai vienāda ar 3 mm, ņem par 10 MPa zemāku ReH minimumu; ja OD > 160 mm +SR ReH grīda ir 420 MPa. Šīs ir standarta 4. tabulas zemsvītras piezīmes, nevis neobligāti jauninājumi.
Piegādes nosacījumu izvēle
| Stāvoklis | Raža, MPa | Izmantojiet to, kad |
|---|---|---|
| +SR | 375 | Metinātas/locītas detaļas, hidrauliskās mucas, jebkura krava, kur vēlies vislielāko ražu par zemām izmaksām |
| +N | 255 | Ne-noslogotas vai viegli noslogotas daļas, zemākā cena, vislabākā formējamība |
| +A | - (390 Rm) | Smagai apstrādei, kam nepieciešams mīksts materiāls |
| +LC / +C | - (520/580 Rm) | Detaļas paliek kā-novilktas un netiek metinātas |
St45 un E255 ir viens un tas pats tērauds
Ja zīmējums izsaucSt45=E255 (1,0408), tā pieprasa to pašu cauruli - St45 ir mantotais DIN 2391 nosaukums, E255 pašreizējais EN 10305-1 apzīmējums, tā pati ķīmija un tā pati normalizētā 255 MPa jauda. Izmantojiet St45, saskaņojot ar veco izdruku, un uz jauniem pasūtījumiem ierakstiet E255 / 1.0408, lai sertifikāts atbilstu pašreizējam standartam. Nosaukšanas atšifrēšanai un iepirkuma ierakstīšanai skatiet mūsu St45 apzīmējuma skaidrojumu (plānots).
Pēc standartiem tuvākie kaimiņi irDIN 2391 St45unE255 ekvivalentsASTM A519 1020-, bet A519 atbilst tikai spēka diapazonam. A519 1020 pieļauj Mn 0,30–0,60 %, kas ir šaurāks par E255 0,40–1,10 %, tāpēc pirms sertifikātu apstrādes kā savstarpēji aizstājamus pārbaudiet ķīmiju un stāvokli. Citi maršruti: GOST 9567-75 (20), GB/T 3639 (20#), BS 6323-4, NF 699.
Lietojumprogrammas
E255 caurules tiek izmantotas tur, kur izmēri un paredzamā ražība ir svarīgāki par augstu izturību. Piecas pieteikumu grupas aptver lielāko daļu pasūtījumu:
Hidrauliskie un pneimatiskie cilindri
Auksti vilktas +SR vai +N caurules tiek slīpētas vai SRB-apdarinātas cilindru mucās; stabila raža un taisnums saglabā urbuma ģeometriju pēc metināšanas.
Mehāniskās un automobiļu konstrukcijas
Asis, sēdekļu sliedes, stūres statņi un šasijas uzmavas izmanto stingras pielaides, lai grieztu apstrādes lūžņus.
Vispārējās inženierijas un mehāniskās detaļas
Bukses, starplikas un uzmavas tiek grieztas un grieztas no +A vai +N materiāla, kur mīkstums palīdz kontrolēt skaidas.
Gāzes atsperes un amortizatora sastāvdaļas
Gludi ievilkti urbumi un kontrolēta siena nodrošina vienmērīgu gājiena veiktspēju.
Spiediens{0}}nelieli mezgli
Ja siena un raža ir saskaņota ar zināmu spiedienu, +SR nodrošina lielāko rezervi uz kilogramu no pieciem nosacījumiem.
Kāpēc iegūt E255 precizitātes caurules no GNEE
Pieci piegādes nosacījumi noliktavā, OD 4–380 mm, siena 0,5–25 mm.
LV 10204 3.1 sertifikāti ar siltuma un metienu izsekojamību visos garumos.
EN ISO 10893 NDT (virpuļstrāva / plūsmas noplūde / ultraskaņa) pēc vienošanās.
Tehniskā komanda pirms piedāvājuma apstiprina pakāpi, stāvokli un izdevumu; Trešās{0}}puses pārbaudes tiek atbalstītas.
Kvalitātes kontrole un testēšana
Ķīmija un stiepes.Liešanas analīze plus istabas temperatūras -temperatūra saskaņā ar EN 10305-1, 3./4. tabula.
Gareniskais NDT.EN ISO 10893 NDT - virpuļstrāva (EN ISO 10893-2, līmenis E3), plūsmas noplūde (EN ISO 10893-3, līmenis F3) vai ultraskaņas (EN ISO 10893-10, līmenis U3B) pēc vienošanās.
Izmēri un virsma.100% OD/sienas pārbaude un pilna -garuma virsmas pārbaude; saplacināšanas vai uzliesmojuma testi, ja norādīts.
Sertifikāts.LV 10204 3.1 ar siltuma un metienu izsekojamību; ir pieejams trešās-puses liecinieks.

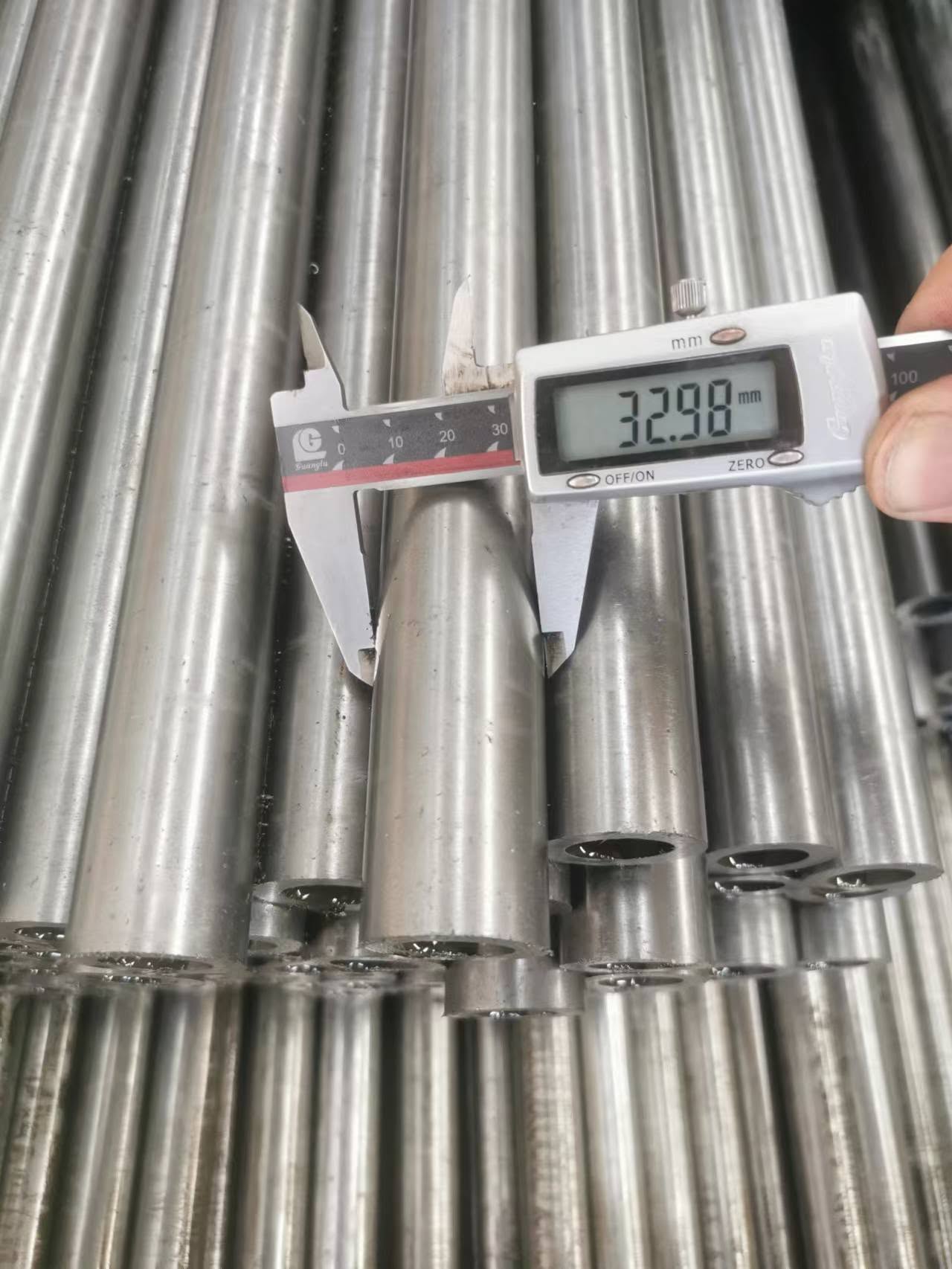

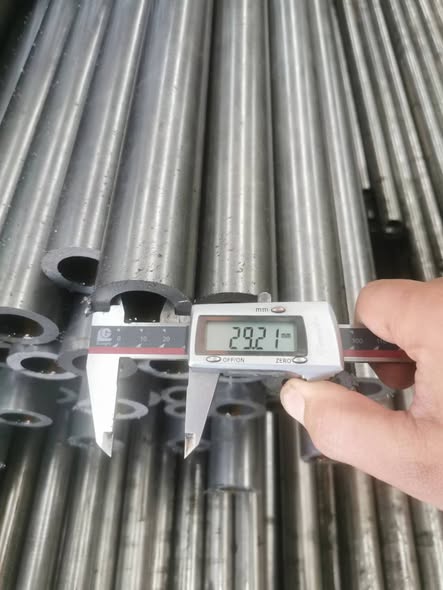

Pārbaude un pārbaude

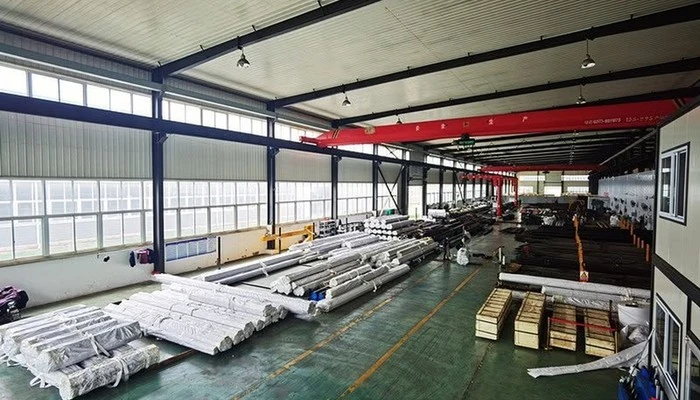

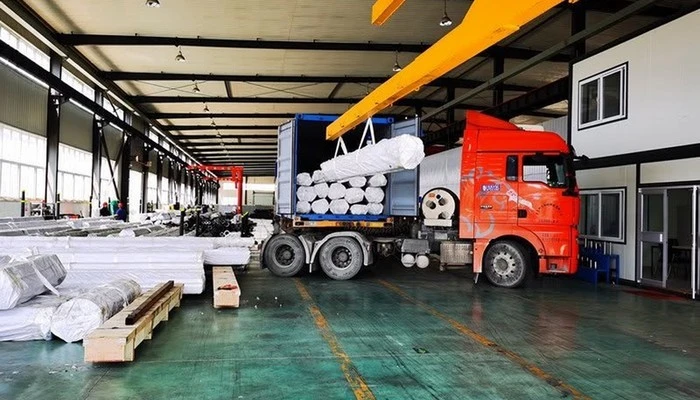

Iepakojums un nosūtīšana
Nosūtiet savu OD × sienu, piegādes stāvokli un daudzumu - mūsu tehniskā komanda apstiprinās specifikāciju un 24 stundu laikā atgriezīs piedāvājumu ar izpildes laiku.
Pieprasiet E255 Precision Tube cenas piedāvājumu
FAQ
Kas ir EN 10305-1 E255 un ko nozīmē šis numurs?
E255 (materiāla numurs 1.0408) ir ne-leģēts kvalitātes tērauds auksti stieptām bezšuvju precīzijas caurulēm saskaņā ar EN 10305-1:2016. "255" ir minimālā augšējā tecēšanas robeža normalizētā (+N) stāvoklī - 255 MPa (37 000 psi). Tā pati caurule sprieguma atvieglotā (+SR) stāvoklī sasniedz 375 MPa, tāpēc nosaukums atspoguļo tikai vienu no tās piegādes stāvokļiem.
Vai E255 ir tas pats, kas St45?
Jā. E255 un St45 ir viens un tas pats tērauds ar materiāla numuru 1.0408. St45 ir mantotais DIN 2391 nosaukums; E255 ir pašreizējais EN 10305-1 apzīmējums. Viņiem ir tāda pati ķīmija un tā pati normalizētā 255 MPa iznākums. Izmantojiet St45, saskaņojot veco zīmējumu, un uz jauniem pasūtījumiem ierakstiet E255 / 1.0408, lai sertifikāts atbilstu pašreizējam standartam.
Kāpēc E255 uzrāda divas tecēšanas robežas — 255 MPa un 375 MPa?
Tā kā raža ir atkarīga no piegādes stāvokļa, nevis tikai no pakāpes. Normalizētā (+N) stāvoklī minimālā augšējā jauda ir 255 MPa; spriedzes -atslogotā (+SR) stāvoklī tas ir 375 MPa - 120 MPa atstarpe no aukstā darba plus stresa mazināšana. Veidojiet tā stāvokļa vērtību, kuru faktiski pasūtat. +SR caurule iztur par aptuveni 47% lielāku spiedienu pie tās pašas sienas vai tai ir nepieciešams aptuveni par 32% mazāk sienas, lai nodrošinātu tādu pašu spiedienu.
Kādus piegādes nosacījumus izvēlēties E255 precizitātes caurulēm?
Izvēlieties, ko caurule iziet tālāk. Metinātām vai liektām detaļām un hidrauliskajām mucām parasti ir +SR (375 MPa, stabili izmēri, laba metināmība). Ne-nospriegotas vai viegli noslogotas daļas var izmantot +N (255 MPa, zemākā cena). +C un +LC ir paredzētas detaļām, kuras paliek kā-novilktas un nav metinātas. +A ir paredzētas smagai apstrādei, kur maigums palīdz kontrolēt skaidas.
Kādi ir E255 precīzo cauruļu izmēri un pielaides?
EN 10305-1 aptver OD 4–380 mm (0,16–14,96 collas) un sienu biezumu 0,5–25 mm (0,020–0,98 collas). Sienas pielaide ir ±10% vai ±0,1 mm, atkarībā no tā, kura vērtība ir lielāka. Ārējā diametra pielaide ir ņemta no ISO 7606 klasēm 7/8/9. Taisnums ir mazāks vai vienāds ar 0,0015 × garums, ja ReH ir mazāks par vai vienāds ar 500 MPa. Spilgtas (+A/+N) virsmas sasniedz Ra mazāku vai vienādu ar 1,6 µm.
Vai E255 ir līdzvērtīgs ASTM A519 1020?
Aptuveni pēc stiprības joslas, bet ķīmijā nav identiska. ASTM A519 1020 (C 0,18–0,23 %, Mn 0,30–0,60 %) atrodas tajā pašā ienesīguma diapazonā kā E255, tomēr E255 pieļauj Mn 0,40–1,10 %. Lai aizstātu līdzīgu{11}}līdz{12}}līdzīgi, apstipriniet mangānu un piegādes nosacījumus un neuzņemieties, ka sertifikāti ir savstarpēji aizvietojami, nepārbaudot pasūtījuma specifikāciju.
Kāds sertifikāts un nesagraujošais tests ir komplektā ar E255 caurulēm?
Katrs pasūtījums tiek piegādāts kopā ar EN 10204 3.1 pārbaudes sertifikātu, kas izseko siltuma un metienu numurus. Gareniskā defektu pārbaude atbilst EN ISO 10893-2 (virpuļstrāva, līmenis E3), EN ISO 10893-3 (plūsmas noplūde, līmenis F3) vai EN ISO 10893-10 (ultraskaņa, līmenis U3B). Trešās puses pārbaude ir pieejama pēc pieprasījuma.
Vai E255 var piegādāt virs 380 mm ārējā diametra?
EN 10305-1 bezšuvju auksti stieptas precīzas caurules ar diametru līdz 380 mm. Lielākiem diametriem pareizais maršruts ir cits standarts - EN 10297-1 (mašīnu caurules) vai EN 10305-4 hidrauliskajām un pneimatiskajām sistēmām, kur E255 tiek piegādāts tikai +N stāvoklī. Norādiet pieteikumu, lai dzirnavas norādītu pareizo sertifikāta bāzi.
