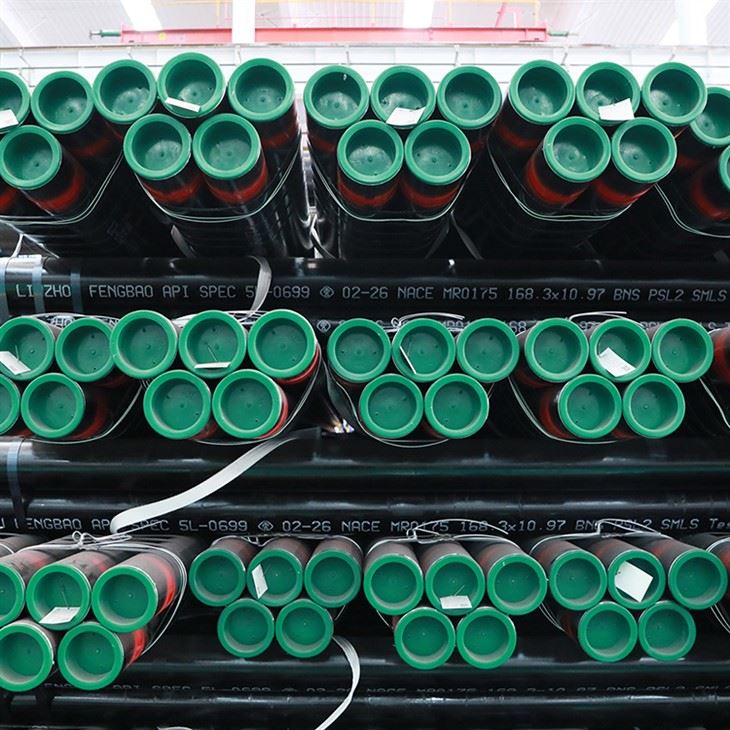

API 5CT J55 naftas korpusa caurule
Kas ir API 5CT J55 naftas korpusa caurule?
Definīcija:J55 ir daļa no1. grupaAPI 5CT specifikācijas. Tas ir zemas-līdz-vidējas stiprības tērauds.
Galvenās funkcijas:Tas ir ļoti daudzpusīgs un{0}}ekonomisks. Tā kā tā stiprība ir mazāka salīdzinājumā ar N80 vai P110, to izmanto vidēs, kas nav pakļautas ārkārtējai spriedzei vai iekšējam spiedienam.
Salīdzinājums:Tas ir ļoti līdzīgs GradeK55. Galvenā atšķirība ir tā, ka J55 ir zemāka minimālā stiepes izturības prasība (75 000 psi), salīdzinot ar K55 (95 000 psi).
API 5CT J55 krāsu kods
Lai nodrošinātu pareizu identifikāciju uz urbšanas iekārtas, API izmanto īpašu krāsu marķēšanas sistēmu:
| Komponents | Krāsu identifikācija |
| Caurules korpuss | Viena Bright Green grupa |
| Sakabe | Visa sakabe krāsota spilgti zaļā krāsā |
Ķīmiskais sastāvs un mehāniskās īpašības
Ķīmiskais sastāvs (%)
| Novērtējums | Fosfors (P) | Sērs (S) | Ogleklis / mangāns |
| J55 | Mazāks vai vienāds ar 0,030% | Mazāks vai vienāds ar 0,030% | Ražotāja izvēle (standarta oglekļa tērauds) |
Mehāniskās īpašības
| Īpašums | Imperiālās vienības | Metriskās vienības |
| Ražas stiprums (min - maks.) | 55 000–80 000 psi | 379 – 552 MPa |
| Stiepes izturība (min.) | 75 000 psi | 517 MPa |
| Pagarinājums | Aprēķināts pēc API formulas | Aprēķināts pēc API formulas |
Specifikācija un izmēru tabula: J55 korpuss un caurules
Parastie cauruļu izmēri (ražošana)
| OD (collas) | OD (mm) | Svars (mārciņas/pēdas) | Sienas biezums (mm) | Savienojums |
| 2-3/8" | 60.3 | 4.60 | 4.83 | NU / EUE |
| 2-7/8" | 73.0 | 6.40 | 5.51 | NU / EUE |
| 3-1/2" | 88.9 | 9.20 | 6.45 | NU / EUE |
| 4-1/2" | 114.3 | 12.60 | 6.88 | NU / EUE |
Parastie korpusa izmēri (strukturāli)
| OD (collas) | OD (mm) | Svars (mārciņas/pēdas) | Sienas biezums (mm) | Savienojums |
| 4-1/2" | 114.3 | 9.50 - 11.60 | 5.21 - 6.35 | STC / LTC |
| 5-1/2" | 139.7 | 14.00 - 15.50 | 6.22 - 6.98 | STC / LTC |
| 7" | 177.8 | 20.00 - 23.00 | 6.91 - 8.05 | STC / LTC / BTC |
| 8-5/8" | 219.1 | 24.00 - 32.00 | 6.71 - 8.94 | STC / BTC |
| 9-5/8" | 244.5 | 36.00 - 40.00 | 7.92 - 8.94 | LTC / BTC |
| 13-3/8" | 339.7 | 48.00 - 54.50 | 8.38 - 9.65 | STC / BTC |
| 20" | 508.0 | 94.00 | 11.13 | BTC |
API 5CT J55 savienojumi
J55 caurulēs parasti tiek izmantoti standarta API vītņu profili, lai gan pēc pieprasījuma var izmantot augstākās kvalitātes vītnes.
Apvalkam:
STC (īss pavediens savienots):Visizplatītākais J55 seklās akas izmantošanas dēļ.
LTC (savienots ar garu pavedienu):Lieto, ja nepieciešama lielāka savienojuma izturība.
BTC (savienots balsta pavediens):Izmanto smagākām virknēm, lai novērstu pavediena izvilkšanu-.
Caurulēm:
NU (ne{0}}satraukts):Uzvilkts tieši uz caurules gala.
EUE (ārējās sajukuma beigas):Galus pirms vītņošanas sabiezina, lai palielinātu savienojuma izturību (visbiežāk sastopamais cauruļu savienojums).
Atsauces pārbaude J55
J55 ievēro standarta pārbaudes protokolusPSL-1(Produkta specifikācijas 1. līmenis):
Vizuāla pārbaude:Virsmas defektu, piemēram, šuvju, bedrīšu un mehānisku bojājumu pārbaude.
Hidrostatiskais tests:Katrs savienojums tiek pārbaudīts ar spiedienu{0}}ar ūdeni, lai pārbaudītu blīvējuma integritāti.
Izmēru pārbaude:Ārējā diametra (OD), sienas biezuma un garuma mērīšana.
Drifta tests:Izlaižot serdi caur cauruli, lai nodrošinātu iekšējo atstarpi instrumentiem.
Vītnes mērīšana:Vītnes vadu, konusu un augstuma pārbaude, izmantojot API{0}}sertificētus mērierīces.
NDT (nesagraujošā{0}}testēšana):Parasti ietver elektromagnētisko (EMI) vai ultraskaņas (UT) testēšanu, lai noteiktu iekšējos trūkumus.
API 5CT J55 OCTG Testēšanas iekārtas
API 5CT J55 Eļļas urbumu korpusu rūpnīca
API 5CT J55 eļļas akas korpusa tērauda caurules sertifikāts
FAQ
Kāda ir API 5CT J55 tecēšanas robeža?
API 5CT J55 korpusa minimālā tecēšanas robeža ir 379 MPa (aptuveni 55 000 psi), ar tecēšanas robežas diapazonu no 379 līdz 552 MPa, kas atbilst API SPEC 5CT standartā noteiktajām tērauda markas J55 mehānisko īpašību prasībām.
Kāda ir atšķirība starpK55un J55?
J55 un K55 ir divas vidējas -izturības oglekļa tērauda eļļas korpusa caurules, kas definētas saskaņā ar API 5CT standartu. To galvenās atšķirības ir šādas:
Mehāniskās īpašības: abu šķiru tecēšanas robeža ir 379–552 MPa; tomēr K55 stiepes izturība ir lielāka par vai vienāda ar 655 MPa-ievērojami augstāka par J55, kas ir lielāka vai vienāda ar 552 MPa-, kā rezultātā ir augstāka izturība pret spriegumu un sabrukšanu.
Ķīmiskais sastāvs: mangāna saturs K55 (1,25–1,50%) ir augstāks nekā J55 (0,85–1,00%). Turklāt dažos K55 variantos ir iekļauti mikro-leģējošie elementi-, piemēram, vanādijs{10}}, lai nodrošinātu uzlabotu veiktspēju.
Pielietojamība: J55 ir ekonomiski izdevīga opcija, kas piemērota seklām akām un zema spiediena darbības apstākļiem, savukārt K55 ir paredzēta vidēji-līdz-dziļiem urbumiem un augsta{6}spiediena vidēm, nodrošinot augstāku drošības līmeni.
Aizvietojamība: K55 var kalpot kā J55 aizstājējs; tomēr otrādi nav iespējams.
