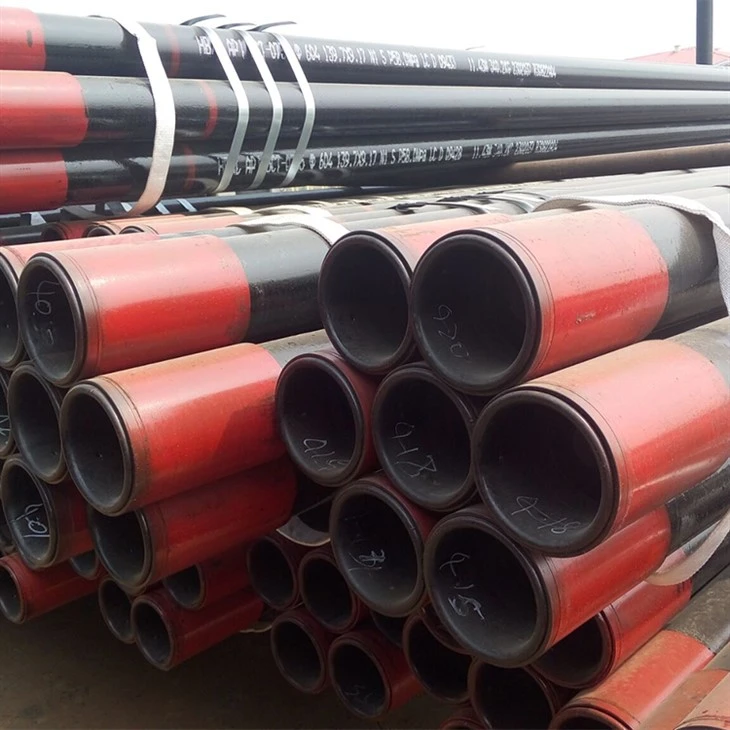

API 5CT N80 korpuss un caurules
Kas ir API 5CT N80 korpuss un caurules?
Pakāpju līmenis:Tas ir vidējas -kategorijas tērauds, izturīgāks par J55/K55, bet zemāks par P110.
N80-1:Parasti tiek piegādāts aNormalizētsstāvokli. Tas ir ekonomiskāks, bet tam ir zemāka triecienizturība.
N80-Q:Piegādāts aRūdīts un rūdīts (Q&T)stāvokli. Tam ir augstāka izturība un stingrība salīdzinājumā ar N80-1, un tas ir vairāk piemērots akām ar augstākām spiediena un temperatūras prasībām.
Pielietojums:Izmanto vidēja{0}}dziļuma akās, kur nepieciešama lielāka stiepes un pārraušanas izturībaJ55var nodrošināt. Tas nav īpaši paredzēts skābiem pakalpojumiem (H2S).
Iesniedziet savas prasības, un mēs jums pielāgosim N80 korpusa risinājumu, kas atbilst API 5CT standartiem!
Ķīmiskā sastāva tabula (masas daļa %)
API 5CT nosaka maksimālos fosfora un sēra ierobežojumus. Konkrētos sakausējuma elementus izvēlas ražotājs.
| Novērtējums | Ogleklis (C) | Mangāns (Mn) | Fosfors (P) | Sērs (S) | Silīcijs (Si) |
| N80-1 | - | - | Mazāks vai vienāds ar 0,030% | Mazāks vai vienāds ar 0,030% | Mazāks vai vienāds ar 0,45% |
| N80-Q | - | - | Mazāks vai vienāds ar 0,030% | Mazāks vai vienāds ar 0,030% | Mazāks vai vienāds ar 0,45% |
Piezīme. Lai gan API 5CT tabula N80 nav stingri ierobežota C un Mn, ražotāji parasti izmanto 0,20–0,40% oglekļa un 1,2–1,5% mangāna, lai sasniegtu nepieciešamās īpašības.
Mehānisko īpašību tabula (mehāniskā analīze)
| Īpašums | Vienības | Vērtība |
| Ražas spēks | psi (MPa) | 80,000 - 110,000 (552 - 758) |
| Stiepes izturība | psi (MPa) | Lielāks vai vienāds ar 100 000 (689) |
| Pagarinājums | % | Aprēķināts, pamatojoties uz parauga laukumu |
| Cietība (N80-Q) | HRC | Parasti 18 - 24 (nav stingri noteikts, piemēram, L80) |
Pieprasīt pilnu API 5CT N80 tehnisko datu lapu (PSL1/PSL2)
Specifikācija un izmēru tabula: N80 caurules
Caurules izmanto, lai transportētu eļļu/gāzi uz virsmu.
| Ārējais diametrs (collas) | OD (mm) | Nominālais svars (lb/ft) | Sienas biezums (mm) |
| 2-3/8" | 60.3 | 4.60 - 5.80 | 4.83 - 6.45 |
| 2-7/8" | 73.0 | 6.40 - 8.60 | 5.51 - 7.82 |
| 3-1/2" | 88.9 | 9.20 - 12.70 | 6.45 - 9.50 |
| 4-1/2" | 114.3 | 12.60 - 15.10 | 6.88 - 8.56 |
Specifikācija un izmēru tabula: N80 korpuss
Apvalks izklāj urbumu, lai nodrošinātu struktūras integritāti.
| Ārējais diametrs (collas) | OD (mm) | Nominālais svars (lb/ft) | Sienas biezums (mm) |
| 4-1/2" | 114.3 | 9.50 - 15.10 | 5.21 - 8.56 |
| 5-1/2" | 139.7 | 14.00 - 23.00 | 6.22 - 10.54 |
| 7" | 177.8 | 20.00 - 35.00 | 6.91 - 12.65 |
| 9-5/8" | 244.5 | 36.00 - 53.50 | 7.92 - 13.84 |
| 13-3/8" | 339.7 | 48.00 - 72.00 | 8.38 - 13.06 |
| 20" | 508.0 | 94.00 - 133.00 | 11.13 - 16.13 |
API 5CT N80 pielaides tabula
| Vienums | Tolerance |
| Ārējais diametrs (OD) | OD < 4-1/2": ±0,031"; OD lielāks vai vienāds ar 4-1/2": +1.00% / -0,50% |
| Sienas biezums | -12.5% |
| Svars (viena locītava) | +6.5% / -3.5% |
| Svars (grupa/partija) | -1.75% |
| Iekšējais diametrs (ID) | Ierobežo OD, svara un sienas biezuma pielaides |
| Taisnīgums | < 0.2% of total length |
API 5CT N80 krāsu kodu tabula
| Novērtējums | Krāsu josla (uz caurules korpusa) | Savienojuma krāsa |
| N80-1 | Viena sarkanā josla | Visa sakabe Red |
| N80-Q | Viena sarkana josla + viena zaļa josla | Visa sakabe Red + Green josla |
API 5CT N80 OCTG testēšana
Lai nodrošinātu kvalitāti un atbilstību, N80 tiek pakļauts vairākiem testiem:
Ķīmiskā analīze:P, S un sakausējuma elementu pārbaude.
Stiepes pārbaude:Nodrošina ražu un stiepes izturību diapazonā no 80 000 līdz 110 000 psi.
Izlīdzināšanas tests:Elastīguma un iespējamo metināšanas defektu pārbaude (ERW caurulei).
Hidrostatiskais tests:Katrs savienojums ir zem spiediena, lai nodrošinātu, ka nav noplūdes.
NDT (nesagraujošā{0}}testēšana):
Ultraskaņas (UT)vaiMagnētiskā daļiņa (MPI)lai atrastu plaisas un sienu biezuma variācijas.
Cietības tests (īpaši N80-Q):Lai pārbaudītu Quench & Temper procesa panākumus.
Trieciena pārbaude (Charpy V{0}}Notch):Obligāti N80-Q, lai nodrošinātu izturību; pēc izvēles/papildu N80-1.
Drifta tests:Izlaižot serdi caur cauruli, lai nodrošinātu, ka instrumentiem ir skaidrs iekšējais diametrs.
API 5CT N80 Korpusa pārbaudes iekārtas
API 5CT N80 OCTG rūpnīca
API 5CT N80 korpusa caurules sertifikāts
Pieprasiet Mill Test Certificate (MTC) un API 5CT ziņojumu
FAQ
Kāda ir atšķirība starp N80 unL80?
N80 un L80 ir divas korpusa/cauruļu kategorijas saskaņā ar API SPEC 5CT standartu ar galvenajām atšķirībām stiprības kontrolē, izturību pret koroziju un piemērojamo vidi. L80 ir stabilāka stiprība, satur hromu un nodrošina izturību pret sērūdeņraža koroziju, padarot to piemērotu skābās gāzes laukiem; N80 tiek izmantots parastajās vidēja dziļuma{3}}urbās, tam ir zemākas izmaksas, bet vājāka izturība pret koroziju.
Kāds ir API 5CT jaunākais izdevums?
API 5CT jaunākais izdevums ir 11. izdevums, kas publicēts 2023. gada decembrī. Šis izdevums atjaunina nesagraujošās testēšanas (NDT) prasības, paplašina produktu klāstu un nosaka stingrākus ķīmiskā sastāva, mehānisko īpašību un kvalitātes kontroles standartus, kas piemērojami naftas un gāzes ieguvē izmantotajiem apvalkiem un caurulēm.
